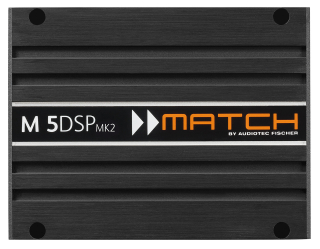

MATCH M 5DSP MK2
Geballte Power im Miniaturformat
Kaum größer als ein Smartphone, aber leistungsmäßig ein echter Gigant mit fast unglaublichen 400/ 800 Watt RMS/ Max. Ausgangsleistung und fünf Verstärkerkanälen. Möglich wird so viel Kraft auf engstem Raum nur durch Audiotec Fischers proprietäre Class HD-Technologie, die einen sensationellen Wirkungsgrad und damit geringstmögliche Wärmeentwicklung garantiert. Und damit ungeahnte Möglichkeiten bei der Wahl des Einbauortes eröffnet.
ACO – Advanced 32 Bit Plattform
Die M 5DSP MK2 ist der erste MATCH Verstärker, bei dem unsere neue, besonders leistungsstarke 32 Bit ACO-Plattform Einzug hält. Diese sorgt für deutlich mehr Speed bei der Kommunikation mit unserer DSP PC-Tool Software, aber auch bei der Umschaltung zwischen den nun zehn möglichen Speicherplätzen für die Sound Setups. Darüber hinaus bietet ACO einen integrierten, kanalgetrennten InputEQ und Input Signal Analyzer (ISA), um z.B. ein bereits ab Werk im Radio vorhandenes Equalizing zu kompensieren.
Neueste DSP-Technologie
Der extrem leistungsfähige 64 Bit Audio DSP mit seinen sieben Kanälen bietet in Verbindung mit dem CoProcessor ACO fantastische DSP-Soundfeatures wie das „Augmented Bass Processing“, den „StageXpander“ oder die „RealCenter“-Funktion und damit ganz neue Möglichkeiten des Klangtunings.
Leistung nach Wunsch
Einzigartig – die M 5DSP MK2 verfügt über zwei Leistungsmodi und kann somit wahlweise im „HighPower“-Modus für maximale Performance oder im „MidPower“-Modus mit reduzierter Ausgangsleistung und geringerer Stromaufnahme für Plug & Play Anwendungen ohne separate Stromversorgung betrieben werden.
Intuitives DSP PC-Tool
So viel Technik muss bedienbar bleiben – unsere professionelle und anwenderfreundliche DSP PC-Tool Software V4 demonstriert eindrucksvoll, dass sich ein gewaltiges Ausstattungspaket und einfache Konfiguration perfekt in Einklang bringen lassen.
Features
- Hocheffizienter 5-Kanal Class HD Verstärker mit integriertem 7-Kanal DSP
- Minimalste Abmessungen für platzsparende sowie versteckte Einbaukonzepte
- Geringste Wärmeentwicklung dank maximaler Effizienz
- 32 Bit AD- und DA-Wandler der neuesten Generation
- ACO – Advanced 32 Bit CoProcessor für alle Steuerungs- und Kommunikationsaufgaben:
- 10 interne Speicherplätze für Sound Setups
- Blitzschnelles Umschalten zwischen Sound Setups
- High Speed Datenübertragung und verbesserte Bedienbarkeit
- Zwei Leistungsoptionen: „HighPower“-Modus für maximale Perfomance und „MidPower“-Modus mit reduzierter Ausgangsleistung und geringerer Stromaufnahme für Plug & Play Anwendungen
- Extrem leistungsfähiger "Fixed Point" Audio DSP mit 64 Bit Auflösung
- Einzigartige DSP-Soundeffekte wie das „Augmented Bass Processing“ zur dynamischen Optimierung der Tieftonwiedergabe des Subwoofers, der „StageXpander“ zur Verbreiterung der Stereoperspektive, die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht und vieles mehr
- InputEQ und ISA (Input Signal Analyzer) zur einfachen Analyse und Kompensation der Eingangssignale
- Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
- Intelligenter Highlevel-Eingang mit ADEP.3-Schaltkreis und automatischer Einschaltung
- Auto Remote-Schalter
- Start-Stopfähigkeit bis hinab zu 6 V Versorgungsspannung
- Frei konfigurierbarer 2-Kanal PreOut für den Anschluss weiterer Verstärker
- Subwoofer Anschlusskabel für MATCH Plug & Play oder herkömmliche Subwoofer im Lieferumfang enthalten
- Anschluss für optionales Zubehör, wie WIFI CONTROL, DIRECTOR & Co.
Spezielle Features
ACO – Advanced 32 Bit CoProcessor
Der MATCH M 5DSP MK2 Verstärker verwendet für alle internen wie auch externen Steuerungsund Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors.
Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.
Zwei Leistungsoptionen
Die M 5DSP MK2 verfügt über zwei Leistungsmodi, den „HighPower“-Modus für maximale Performance und den “MidPower”-Modus mit reduzierter Ausgangsleistung und geringerer Stromaufnahme für Plug & Play Anwendungen.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im MATCH M 5DSP MK2 stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der MATCH M 5DSP MK2 auch beim Motorstart voll funktionsfähig bleibt.
DSP Features
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung - und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
StageXpander
Je nach Anordnung der Lautsprecher im Fahrzeug lässt sich auf den vorderen Sitzplätzen eine mehr oder weniger breite Stereobühne realisieren. Ist zusätzlich ein Center-Lautsprecher verbaut, so begrenzt dieser die räumliche Abbildung der Musik mitunter zusätzlich. Hier schlägt die Stunde von Audiotec Fischers neuem „StageXpander“ – ein Soundfeature, welches die akustischen Grenzen aufzuheben scheint und somit eine deutlich breitere Stereobasis ermöglicht, ohne dabei die Präzision bei der Lokalisierung von Stimmen oder Instrumenten negativ zu beeinflussen. Der Effekt lässt sich dabei in vier Stufen an den persönlichen Geschmack anpassen.
ClarityXpander
Mehr Transparenz und Substanz in der Hochtonwiedergabe gefällig? Dafür bietet Audiotec Fischer mit dem „ClarityXpander“ nun genau das richtige Werkzeug.
Richtig dosiert (und deshalb in drei Stufen wählbar) verleiht es den Obertönen zusätzliche Strahlkraft – besonders sinnvoll, wenn die Original-Lautsprecher den nötigen Glanz im Hochtonbereich vermissen lassen. Dabei gibt es den Extra-Hochtonkick nicht nur für die beiden Frontkanäle, sondern auch separat einstellbar für den Centerkanal. Und weil gerade beim letztgenannten ein Quäntchen zu viel in Verbindung mit obertonreichem Musikmaterial das Gehör ermüdet, kann hier sogar eine automatische, dynamische Steuerung des zusätzlichen Obertonanteils aktiviert werden.
Technische Daten
| Leistung RMS / Max. |
|
| - @ 4 Ohm |
HighPower-Modus: 4 x 60 / 120 Watt (Front/Rear Kanäle)
MidPower-Modus: 4 x 35 / 70 Watt (Front/Rear Kanäle) |
| - @ 2 Ohm |
- |
| - @ 1 Ohm |
- |
| - gebrückt an 4 Ohm |
- |
| - gebrückt an 2 Ohm |
- |
| - Subwooferausgang an 4 Ohm |
High- & MidPower-Modus: 1 x 90 / 180 Watt |
| - Subwooferausgang an 2 Ohm |
High- & MidPower-Modus: 1 x 160 / 320 Watt |
| Verstärkertechnologie |
Class HD |
| Eingänge |
4 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Remote In |
| Eingangsempfindlichkeit |
11,2 Volt |
| Eingangsimpedanz Cinch |
- |
| Eingangsimpedanz Highlevel |
9 - 33 Ohm mit ADEP.3 |
| Ausgänge |
5 x Lautsprecherausgang
1 x Line Out (3,5mm Klinke stereo)
1 x Remote Out |
| Ausgangsspannung Cinch |
3 Volt RMS |
| Frequenzbereich |
20 Hz - 20.000 Hz |
| DSP Auflösung |
64 Bit |
| DSP Rechenleistung |
295 MHz (1,2 Mrd. MAC Operationen/Sekunde) |
| Abtastrate |
48 kHz |
| DSP Typ |
Audio Signalprozessor |
| Signalwandler |
A/D: Asahi Kasei 24 Bit
D/A: Asahi Kasei 24 Bit |
| Signal- / Rauschabstand Digitaleingang |
> 105 dB (A-bewertet) |
| Signal- / Rauschabstand Analogeingang |
> 99 dB (A-bewertet) |
| Klirrfaktor (THD) |
< 0,03 % |
| Dämpfungsfaktor |
> 50 |
| Betriebsspannung |
10,5 Volt (max. 5 Sek. bis hinab zu 6 Volt) |
| Leerlaufstromaufnahme |
280 mA |
| Max. Remote-Ausgangsstrom |
500 mA |
| Sicherung |
1 x 30 A Maxi-Stecksicherung (FK3) |
| Zusätzliche Features |
32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter, Control Input, Stereo Line Out, Start-Stop-Fähigkeit, USB |
| Abmessungen (H x B x T) |
35 x 85 x 110 mm |
Lieferumfang
1 x MATCH micro Verstärker M 5DSP MK2
1 x USB Datenkabel
1 x Anschlusskabel PP-IOC (0,50 Meter)
1 x Subwoofer-Anschlusskabel PP-SOC (0,45 Meter)
1 x Befestigungsmaterial
1 x Bedienungsanleitung
