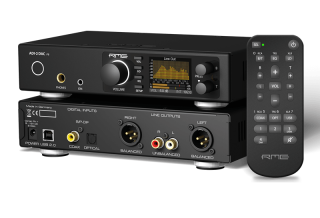

RME ADI-2 DAC
High-End D/A-Wandler mit Kopfhörerverstärker
Wandlung von SPDIF koaxial, SPDIF optisch (ADAT-kompatibel) und USB zu Cinch, XLR, TRS und Miniklinke.
Neuware vom autorisierten Fachhändler
ADI-2 DAC
Im Jahr 2016 veröffentlichte RME den ADI-2 Pro. Mit vielen frischen Ideen, innovativen Features und zahlreichen nützlichen Funktionen hat er seitdem die AD/DA-Wandlerszene aufgerollt, und wurde schnell zur Referenz für AD- und DA-Wandlung. Dank seiner zwei Extreme Power Kopfhörerausgänge fand er auch viel Zuspruch im Heim- und HiFi-Bereich, und erhielt unzählige begeisterte Kritiken für seinen Klang, seine Flexibilität, und seine technischen Fähigkeiten.
Um die Heim- und HiFi-Nutzer noch besser anzusprechen, ersetzte RME einige der Studio-Funktionen mit typischen Merkmalen von HiFi-Geräten. Ausgestattet mit einem sowohl angepassten als auch erweiterten Funktionsumfang und einer vereinfachten Bedienung präsentiert RME nun den ADI-2 DAC. Dieser basiert auf der Technologie, dem Konzept und den Funktionen des ADI-2 Pro, konzentriert sich aber auf eine DA-Wandlung in höchster High-End-Qualität, kombiniert mit zwei außergewöhnlichen Kopfhörer- und IEM-Ausgängen, und - einer Fernbedienung.
Der DAC
Verpackt im kompakten 9,5 Zoll Format ist dieses kleine Schmuckstück mit feinster High-End-Elektronik bestückt, und bietet eine Referenz-Wandlung von SPDIF koaxial, SPDIF optisch (ADAT-kompatibel) und USB zu Cinch, XLR, TRS und Miniklinke.
Als aktuell flexibelster DAC auf dem Markt bietet der ADI-2 DAC symmetrische und unsymmetrische analoge Ausgänge, einen Extreme Power Kopfhörerausgang, einen extrem rauscharmen IEM-Ausgang, SteadyClock FS, 4-stu?ge Hardware-Ausgangspegelanpassung, DSP-basierte Signalverarbeitung, externe Stromversorgung, Class Compliant USB-Kompatibilität, Sampleraten bis zu 768 kHz sowie Wiedergabe von DSD und Direct DSD. Das SPDIF-Eingangssignal kann sogar über USB aufgenommen werden - wie von RME gewohnt ist der DAC ein echtes 2-Kanal Full-Duplex Audiointerface
Verbesserte DA-Wandlung
Mit dem DAC nutzten RMEs Ingenieure die Gelegenheit, die analoge Ausgangsstufe des DAC noch weiter zu perfektionieren. Mit mehr Relais, einer verbesserten doppelt-symmetrischen Dämpfungsschaltung und einem zusätzlichen Puffer-Operationsverstärker werden noch weniger Rauschen und geringerer Klirr erreicht. Da der DAC-Chip hier der limitierende Faktor ist, ist dies schwer zu messen, aber dennoch eine wichtige Verbesserung, insbesondere bei den für Cinch-Einsatz typischen, niedrigeren Ausgangspegeln. Auch die neuen Hardware-Referenzpegel von +13 dBu, +7 dBu, +1 dBu und -5 dBu tragen ihren Teil dazu bei.
Noch rauschärmer für IEM-Liebhaber
Der andauernde Trend zu Kopfhörern verschaffte nicht nur konventionellen Kopfhörern, sondern auch IEMs (In-Ear-Monitore) verstärkte Aufmerksamkeit bei Audiophilen und Musikliebhabern. Moderne IEMs besitzen einen Klang in Referenzqualität, der leicht mit sperrigen Over-Ear-Kopfhörern mithalten kann, was sie nicht nur zu einer mobilen Alternative macht, sondern auch zu einer interessanten Lösung im Heimbereich.
Moderne IEMs sind extrem emp?ndlich und arbeiten mit sehr niedrigen Spannungen. Als Nebeneffekt machen sie jedoch oft das Grundrauschen des Players, DAC oder Kopfhörerverstärkers hörbar. Bei der Entwicklung der Extreme Power Kopfhörerschaltung wurde darauf geachtet das Grundrauschen so niedrig wie möglich zu halten. Was dann auch in vielen Tests bestätigt wurde (tiefschwarzer Hintergrund...). Sogar bei Verwendung von IEMs.
Dennoch wollte RME sicherstellen, dass selbst der emp?ndlichste IEM in den Ohren des emp?ndlichsten Musikhörers den vollen Dynamikumfang liefert. Auch sind hochwertige Ausgänge wie die Extreme Power nicht gegen Bedienungsfehler gefeit, und könnten Ohren wie IEMs überfordern.
Die Lösung von RME: Den denkbar fortschrittlichsten IEM-Ausgang als zweiten Kopfhörerausgang auf der Vorderseite des ADI-2 DAC hinzuzufügen. Sein Grundrauschen ist um erstaunliche 10 dB niedriger als der des Extreme Power-Ausgangs (schwarzes Loch...), die Ausgangsimpedanz liegt bei nahezu Null Ohm und der THD-Wert erreicht neue Rekordtiefen. Klickfreies Ein-/Ausschalten ist ebenso selbstverständlich wie Volume-Ramp-up, und die Klangqualität mit jedem IEM ist einfach unglaublich. Wir sind uns sicher Sie werden begeistert sein!
Licht aus!
Ein Studio-Wandler ohne Beleuchtung? Kaputt. Aber für einen DAC war dies einer der von HiFi-Kunden am häu?gsten geäußerten Wünsche beim ADI-2 Pro. Jetzt geht er in Erfüllung: Display, Funktionstasten, Lautstärkeregler, sogar die Standby-Taste - sie alle gehen nach 10 Sekunden ohne Benutzereingabe aus, wenn AutoDark im Menü des Geräts aktiviert ist. Durch Berühren einer beliebigen Taste oder eines Drehknopfs schaltet sich die Beleuchtung für 10 Sekunden wieder ein. Auch mittels der Fernbedienung kann AutoDark ein- und ausgeschaltet werden. Durch Drücken einer beliebigen Taste auf der Fernbedienung wird die Beleuchtung für 3 Sekunden eingeschaltet. Sie werden auch dies ganz sicher lieben!
Eine bessere Fernbedienung
Der ADI-2 DAC kommt mit einer Fernbedienung, die mehr ist als das übliche billige Zubehör. Diese aufwändig gestaltete Fernbedienung verfügt über klar beschriftete Tasten, die auch bei schlechten Lichtverhältnissen ohne Lesebrille lesbar sind, eine leicht zu merkende, logische Tastenanordnung, und eine perfekte Tasterergonomie. Und: Sie stört weder ATV noch andere Geräte.
Die DAC-Fernbedienung bietet Tasten für Standby On/Off, Lautstärke, Eingangsauswahl (Optical, Coaxial, USB) und Stummschaltung. Dazu kommen vier programmierbare Tasten, denen für größtmögliche Flexibilität Zugriff auf 22 verschiedene Funktionen und Befehle besteht. Es gibt keinen anderen Wandler oder vergleichbares Gerät mit einer so anspruchsvollen, einfach zu bedienenden und gleichzeitig vielseitigen Fernbedienung!
SteadyClock FS
Der ADI-2 DAC ist das erste Gerät im RME-Portfolio mit SteadyClock FS. Es gibt an SteadyClock nicht viel zu verbessern, die Schaltung hat sich in Jahren einwandfreien Betriebs in zahlreichen RME-Geräten viel Lob und Auszeichnungen verdient. Sie sorgt dafür, dass bei Verwendung der internen Clock genau die gleiche Klangqualität wie mit jeder beliebigen externen Quelle erreicht wird. SteadyClock unterdrückt effektiv Jitter und verarbeitet alle digitalen Schnittstellenformate auf beispielhafte Weise. Deshalb haben sich Design und Verhalten von SteadyClock im ADI-2 DAC nicht geändert.
Bei SteadyClock FS lag der Fokus auf einer Reduzierung des Eigenjitters auf niedrigste Werte. Dies gelang durch Verbesserung der zweiten analogen PLL-Schaltung, und das Referenzieren der Direct Digital Synthesis als auch der PLL zu einem Quarz mit niedrigerem Phasenrauschen. Der über eine DA-Wandlung messbare Jitter erreicht nun Werte, die normalerweise nur im Master-Quarzmodus verfügbar sind, während SteadyClock weiterhin grundsätzlich im PLL-Modus läuft - egal ob interner oder externer Takt, der Klang ist (wieder) exakt identisch. Der für die aktualisierte Schaltung genutzte Low Phase Noise Quarz besitzt eine Jitter-Spezi?kation unterhalb einer Pikosekunde (ps), ein Bereich der FemtoSecond genannt wird. Daher SteadyClock FS.
Schlußakkord
Der ADI-2 DAC bietet eine verbesserte SteadyClock, eine auf Perfektion gestimmte analoge Schaltung, eine Fernbedienung, einen Extreme Power Kopfhörerausgang, und zusätzlich einen speziellen IEM-Ausgang. Er hat all die Besonderheiten die den ADI-2 Pro berühmt gemacht haben, allen voran sein vollkommen transparenter Klang und die aufwändige DSP-Verarbeitung mit Bass, Treble, Loudness, parametrischem 5-Band-EQ, Crossfeed und vielem mehr. Mit seiner vereinfachten Bedienung und seinem atemberaubenden Design ist er das ideale Herzstück für den Hörer zu Haus bis hin zur Referenz-Wiedergabe im Studio.
Technische Daten
Digitale Eingänge
Allgemein
- Lock Range: 28 kHz – 200 kHz
- Jitterunterdrückung: > 50 dB (2.4 kHz)
- Jitter bei Sync auf Eingangssignal: < 1 ns
- Akzeptiert Consumer und Professional Format
SPDIF coaxial
- 1 x Cinch, nach IEC 60958
- hochempfindliche Eingangsstufe (< 0.3 Vpp)
- AES/EBU kompatibel (AES3-1992)
SPDIF optical
- 1 x optisch, nach IEC 60958
- ADAT kompatibel
Analoge Ausgänge
XLR
- Ausgangspegel schaltbar +19 dBu, +13 dBu, +7 dBu, +1 dBu @ 0 dBFS
- Rauschabstand (SNR) @ +7/+13/+19 dBu: 117 dB RMS unbewertet, 120 dBA
- Rauschabstand (SNR) @ +1 dBu: 115,4 dB RMS unbewertet, 118,9 dBA
- Frequenzgang @ 44.1 kHz, -0.1 dB: 0 Hz – 20.2 kHz
- Frequenzgang @ 96 kHz, -0.5 dB: 0 Hz – 44.9 kHz
- Frequenzgang @ 192 kHz, -1 dB: 0 Hz – 88 kHz
- Frequenzgang @ 384 kHz, -1 dB: 0 Hz – 115 kHz
- Frequenzgang @ 768 kHz, -3 dB: 0 Hz – 109 kHz
- THD @ -1 dBFS: -112 dB, 0.00025 %
- THD+N @ -1 dBFS: -110 dB, 0.00032 %
- THD @ -3 dBFS: -116 dB, 0.00016 %
- Übersprechdämpfung:: > 120 dB
- Ausgangsimpedanz: 200 Ohm symmetrisch, 100 Ohm unsymmetrisch
Chinch
- Wie XLR, aber:
- Ausgang: Cinch, unsymmetrisch
- Ausgangspegel 6 dB niedriger als XLR (-5 dBu to +13 dBu @ 0 dBFS)
- Rauschabstand (SNR) @ +13 dBu: 117 dB RMS unbewertet, 120 dBA
- Rauschabstand (SNR) @ +1/+7 dBu: 114/116 dB RMS unbewertet, 117/119 dBA
- Rauschabstand (SNR) @ -5 dBu: 109 dB RMS unbewertet, 113 dBA
Phones
- Wie Cinch, aber:
- Ausgang: 6,3 mm Stereoklinke, unsymmetrisch
- Ausgangsimpedanz: 0.1 Ohm
- Rauschabstand (SNR) @ +22 dBu: 117 dB RMS unbewertet, 120 dBA
- Rauschabstand (SNR) @ +7 dBu: 116 dB RMS unbewertet, 119 dBA
- Ausgangspegel bei 0 dBFS, High Power, Last 100 Ohm oder höher: +22 dBu (10 V)
- Ausgangspegel bei 0 dBFS, Low Power, Last 8 Ohm oder höher: +7 dBu (1.73 V)
- THD @ +18 dBu, 32 Ohm Last, 1.2 Watt: -110 dB, 0.0003 %
- THD+N @ + 18 dBu, 32 Ohm Last: -107 dB, 0.00045 %
- THD @ +14 dBu, 16 Ohm Last, 0.94 Watt: -110 dB, 0.0003 %
- Maximale Ausgangsleistung @ 0.001% THD: 1.5 W pro Kanal
IEM
- Wie Phones, aber:
- Ausgangspegel bei 0 dBFS: -3 dBu, 0.55 V
- Rauschabstand (SNR) @ -3 dBu: 115 dB RMS unbewertet, 118 dBA
- Maximale Ausgangsleistung, 8 Ohm, 0.001% THD: 40 mW pro Kanal
Digitaler Teil
- Clocks: Intern, SPDIF In
- Low Jitter Design: < 1 ns im PLL Betrieb, alle Eingänge
- Internal clock: < 800 ps Jitter, Random Spread Spectrum
- Jitterunterdrückung bei externer Clock: > 50 dB (2.4 kHz)
- Praktisch kein effektiver Jittereinfluss der Clock auf DA-Wandlung
- PLL arbeitet selbst mit mehr als 100 ns Jitter ohne Aussetzer
- Zusätzliche digitale Bitclock-PLL für störungsfreies Varipitch im ADAT-Betrieb
- Unterstützte Samplefrequenzen für externe Clocks: 28 kHz bis zu 200 kHz
- Interne Clocks: 44.1 kHz bis zu 768 kHz
Allgemeines
- Mitgeliefertes Netzteil: externes Schaltnetzteil, 100 - 240 V AC, 12 V DC, 2 A, 24 Watt
- Leistungsaufnahme im Standby: 120 mW (10 mA)
- Leistungsaufnahme im Leerlauf: 7 Watt, Max. Leistungsaufnahme: 18 Watt
- Stromaufnahme im Leerlauf bei 12 V: 570 mA (6,8 Watt)
- Abmessungen (BxHxT): 215 x 52 x 150 mm
- Gewicht: 1.0 kg
- Temperaturbereich: +5° bis zu +50° Celsius
- Relative Luftfeuchtigkeit: < 75%, nicht kondensierend
