Die PP 62DSP bietet alles, was einen modernen Plug & Play Verstärker ausmacht: Leichte Installation und maximale Flexibilität.
Die Integration ins Fahrzeug erfolgt einfach über den beiliegenden Plug & Play Kabelbaum - es muss kein Kabel konfektioniert oder zerschnitten werden. Die fahrzeugspezifische DSP-Konfiguration stellt die umfangreiche Sound-Setup-Datenbank unter www. audiotec-fischer .de bereit.
Der MATCH Extension Card Steckplatz ermöglicht die Erweiterung des Gerätes um zusätzliche Schnittstellen wie beispielsweise einem Bluetooth® Audio Streaming Modul oder einer High Resolution Audio USB Soundkarte. Außerdem bietet die PP 62DSP die Möglichkeit über den 2-kanaligen Vorverstärkerausgang weitere Verstärker anzusteuern.
Mit Hilfe der professionellen und zugleich benutzerfreundlichen DSP PC-Tool Software lässt sich auch sehr einfach ein individuelles Sound Setup erstellen. Dazu kann die PP 62DSP optional auch als 6-Kanal Verstärker mit 8 DSP-Kanälen konfiguriert werden, so dass auch der Sound-Individualist voll auf seine Kosten kommt.
Features
- Einfachster Plug & Play-Anschluss an Original-Soundsysteme über Kfz-spezifische Adapterkabel
- MATCH Extension Card (MEC) Steckplatz für zusätzliche Eingangsmodule wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
- Leistungsfähiger „Fixed Point“ Audio DSP mit 56 Bit Auflösung
- Umfangreiche Datenbank mit Kfz-spezifischen Setups online verfügbar
- Optional auch als 6-Kanal Verstärker mit insgesamt 8 DSP-Kanälen konfigurierbar
- Frei konfigurierbarer 2-Kanal PreOut für den Anschluss weiterer Verstärker
- Einstellbare Eingangsempfindlichkeit (Regelbereich 11V bis 5V)
- Automatic Remote-Schalter
- Intelligenter Highlevel-Eingang mit ADEP.2-Schaltkreis
- Highlevel Eingangs-EQs
- Anschluss für optionale Kabelfernbedienung, Funktionalität über PC-Software konfigurierbar
- Modernste SMD-Technologie für reduzierte Bauform und maximale Zuverlässigkeit
- Leiterplatten in 4-fach Multilayer-Technologie für optimale Leistungs- und Signalübertragung
Spezielle Features

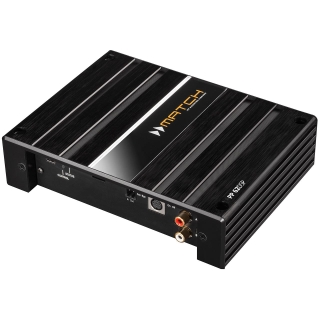

MATCH Extension Card Slot
Der MATCH PP 62DSP Verstärker kann durch die Montage einer MATCH Extension Card (MEC) um weitere Funktionen erweitert werden – beispielsweise um eine Bluetooth® Audiostreaming Funktion, einen optischen Digitaleingang oder einen AUX-Eingang.
Intelligenter Highlevel-Eingang ADEP.2
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Wird ein Verstärker stattdessen an das Radio angeschlossen, kommt es meist zu Fehlermeldungen bis hin zum Wegfall einzelner Funktionen (wie z.B. Fader). Zudem erzeugen neue Schaltungskonzepte in manchen Radios Asymmetrien im Ausgangssignal, wodurch Übersteuerungen im AD-Wandler auftreten können.
Der neue ADEP.2-Schaltkreis (Advanced Diagnostics Error Protection Generation 2) verhindert all diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Power Save Modus
Der Power Save Modus ist standardmäßig in allen fahrzeugspezifischen Sound Setups sowie in den Grundeinstellungen der DSP PC-Tool Software implementiert. Er erlaubt es die Leistungsaufnahme der PP 62DSP (und ggf. zusätzlich angeschlossener Verstärker) drastisch zu reduzieren, wenn für länger als 60 Sek. Kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45 Min. eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlassen und abgeschlossen hat.
Sobald der „Power Save Mode“ aktiv ist, werden die internen Verstärkerstufen der PP 62DSP sowie der Remote-Ausgang abgeschaltet und dadurch die Stromaufnahme auf weniger als 250 mA reduziert. Der Verstärker geht innerhalb von 2 Sek. wieder in den normalen Betriebszustand über sobald ein Musiksignal an seinem Eingang anliegt. Es ist zudem möglich über die DSP PC-Tool Software die Abschaltverzögerung zu variieren, bzw. den „Power Save Mode“ komplett zu deaktivieren.
MicroSD
Der MicroSD Kartenleser dient dazu den DSP im Verstärker zu konfigurieren, ohne dass ein PC angeschlossen werden muss. Eine große Anzahl von fahrzeugspezifischen Setups steht auf der Website www.audiotec-fischer.com zum kostenlosen Download bereit.
Laden Sie einfach das gewünschte Setup herunter und kopieren Sie dieses auf eine MicroSD Karte. Anschließend wird die MicroSD Karte in den Verstärker eingesteckt und damit die Übertragung in den internen Speicher automatisch gestartet. Der Verstärker ist nun fertig konfiguriert, um das serienmäßige Soundsystem in Ihrem Fahrzeug klanglich deutlich aufzuwerten.
Technische Daten
| Leistung RMS / Max. |
|
| - @ 4 Ohm |
4 x 35 / 70 Watt (Font/Rear Kanäle) |
| - @ 2 Ohm |
4 x 50 / 100 Watt (Font/Rear Kanäle) |
| - @ 1 Ohm |
- |
| - gebrückt an 4 Ohm |
- |
| - gebrückt an 2 Ohm |
- |
| - Subwooferausgang an 4 Ohm |
- |
| - Subwooferausgang an 2 Ohm |
1 x 160 / 320 Watt (4 Kanäle à 40 / 80 Watt) |
| Verstärkertechnologie |
Class AB |
| Eingänge |
4 x Hochpegel-Lautsprechereingang
1 x MEC
1 x Remote In |
| Eingangsempfindlichkeit |
Hochpegel 5 - 11 Volt |
| Eingangsimpedanz Cinch |
- |
| Eingangsimpedanz Highlevel |
13 Ohm |
| Ausgänge |
8 x Lautsprecherausgang
2 x Cinch
1x Remote Out |
| Ausgangsspannung Cinch |
3 Volts RMS |
| Frequenzbereich |
20 Hz - 22.000 Hz |
| DSP Auflösung |
56 Bit |
| DSP Rechenleistung |
172 MHz |
| Abtastrate |
48 kHz |
| DSP Typ |
Audio Signalprozessor |
| Signalwandler |
A/D: BurrBrown
D/A: BurrBrown |
| Signal- / Rauschabstand Digitaleingang |
- |
| Signal- / Rauschabstand Analogeingang |
103 dB (A-bewertet) |
| Klirrfaktor (THD) |
< 0,01 % |
| Dämpfungsfaktor |
> 100 |
| Betriebsspannung |
10,5 - 16 Volt (max. 5 Sek. bis hinab zu 6 Volt) |
| Leerlaufstromaufnahme |
670 mA |
| Max. Remote-Ausgangsstrom |
500 mA |
| Sicherung |
1 x 20 A Maxi-Stecksicherung (FK3) |
| Zusätzliche Features |
Variable Eingangsempfindlichkeit, geregeltes Netzteil, Start-Stop-Fähigkeit, interner 56 Bit DSP, interner Speicher für 2 Sound Setups, USB Anschluss, ADEP.2-Schaltkreis, Auto Remote-Schalter, MEC Slot, Fernbedienungseingang, 2 galvanisch getrennte Line Outs |
| Abmessungen (H x B x T) |
44 x 185 x 139 mm |
Lieferumfang
1 x MATCH Plug & Play Verstärker PP 62DSP
1 x USB Datenkabel
1 x Plug & Play Anschlusskabel PP-ISO 2 (2,20 Meter)
1 x Befestigungsmaterial
1 x Bedienungsanleitung
