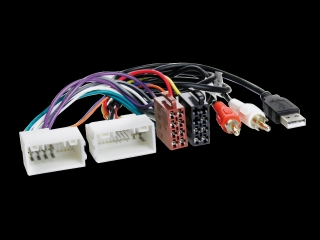

ISO Adapterkabel für Hyundai / Kia
ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
12V Dauerstrom
12V Zündung
Masse
Licht
Antennenremote
Lautsprecheranschluss für Front- und Rear Lautsprecher
Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel: Sicherungskasten) oder zusätzliche Adaptierungen/Interfaces verwendet werden:
- CAN-Bus Interfaces
- LFB-Interfaces
- Soundsystemadapter
- Kameraadapter
Vor dem Anschluss sind die Signale zu prüfen
Hinweis:
Anschluss: 24 Pin / 18 Pin Hyundai / Kia Stecker
Anschluss: OEM AUX > Cinch rot/weiß
Anschluss: OEM USB > USB-A
Fahrzeuge ohne OEM Soundsystem
Fahrzeuge 2016> +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert wenn notwendig
Fahrzeuge 2016> ohne OEM Navigation
Fahrzeuge mit abweichenden Steckerbelegungen und Fahrzeuge mit OEM Navigation:
Steckerbelegung zur Vermeidung von Fehlfunktionen oder Defekten am Fahrzeug oder dem Nachrüstgerät vor Anschluss prüfen
AUX Anschluss Belegung mit OEM Gerät prüfen
USB Anschluss Belegung mit OEM Gerät prüfen
USB Apple Car Play / Android Auto nicht in allen Fahrzeugen unterstützt
Für folgende Anwendung:
Radioanschlusskabel Strom/Lautsprecher
Für folgende Fahrzeuge geeignet:
Hyundai
- Hyundai Azera 2011 - 2017
- Hyundai Elantra 2011 - 2015
- Hyundai H1 (TQ) 07/2008 - 08/2018*
- Hyundai H1 (TQ) 09/2019 - 07/2020*
- Hyundai H350 2015 - 2016
- Hyundai i10 (IA) 11/2013 - 12/2016
- Hyundai i10 (IA) 01/2017 - 12/2019*
- Hyundai i20 (GB) 12/2014 - 06/2018
- Hyundai i20 (GB) 07/2018 -09/2020*
- Hyundai i30 (GD/GDH) 07/2012 - 04/2015
- Hyundai i40 (VF) 09/2011 - 05/2015**
- Hyundai i40 (VF) 05/2015 - 08/2018**
- Hyundai i40 (VF) 08/2018 - 07/2019**
- Hyundai i45 2009 - 2014
- Hyundai i800 2007 - 2021*
- Hyundai ix35 (EL) 03/2010 - 09/2013
- Hyundai ix35 (EL) 09/2013 - 07/2015
- Hyundai ix45 2013 - 2018
- Hyundai Santa-Fe (DM) 10/2012 - 11/2015
- Hyundai Santa-Fe (DM) 12/2015 - 08/2018*
- Hyundai Sonata (YF) 2009 - 2014
- Hyundai Tucson (TL) 04/2010 - 06/2015
- Hyundai Tucson (TL) 07/2015 - 07/2018*
- Hyundai Tucson (TL) 07/2018 - 12/2020*
Kia
- Kia Carnival (VQ) 2015 - 2021*
- Kia Cee'd (JD) 06/2012 - 09/2015
- Kia Forte 2012 - 2016
- Kia Optima (TF) 06/2012 - 09/2015
- Kia Picanto (TA) 09/2011 - 03/2017
- Kia Pro-Cee'd (JD) 07/2013 - 09/2015
- Kia Rio (UB) 09/2011 - 03/2015
- Kia Rio (UB) 01/2015 - 01/2017
- Kia Rio (YB) 02/2017 - 02/2020***
- Kia Rio (YB) 08/2020 - 04/2023***
- Kia Sedona 2015 - 2021*
- Kia Sorento (XM) 10/2012 - 03/2015
- Kia Sorento (UM) 04/2015 - 08/2020*
- Kia Soul (AM) 09/2011 - 03/2014
- Kia Soul (PS) 03/2014 - 11/2016
- Kia Sportage (SL) 08/2010 - 03/2014
- Kia Sportage (SL) 03/2014 - 01/2016
*Fahrzeuge 2016> ohne OEM Navigation
**Fahrzeuge mit Continental OEM Navigation
***Fahrzeuge mit Basic OEM Gerät mit 4 x Stationstasten / 1 x FAV / 1 x BACK
