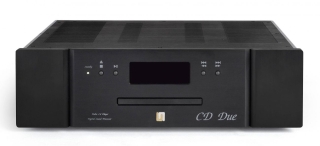

Unison Research - Unico CD Due
Hybrid CD Player
Mit dem CD Due ergänzt Unison Research seine Unico-Serie um eine modernisierte Plattform für alle relevanten Digitalformate. Neben dem klassischen CD-Format bietet der integrierte D/A-Wandler die Möglichkeit externe Quellen inklusive DSD über USB azuspielen.
Mit diesem neuen Produkt kommt Unison endgültig im Digital Audio an.
Der Unico CDDue ist ein D/A-Wandler höchster Güte mit integriertem CD-Laufwerk, flexibel und
vom Anwender konfigurierbar. Er kombiniert die von Unison gewohnte Klangqualität mit den
neuen Möglichkeiten digitaler Systeme. Mit angeschlossenem Computer oder anderer externer
Quelle können alle bekannten digitalen Audioformate wiedergegeben werden.
Ein Blick auf die Rückwand zeigt die Vielfalt der Anschlussmöglichkeiten: Digitaleingänge USB,
S/PDIF, AES/EBU, Toslink™ und eingebauter Bluetooth™ Empfänger für kabellose
Datenübertragung von mobilen Geräten.
In bester Unison Tradition ist die Ausgangsstufe mit Röhren aufgebaut und hat zwei symmetrische
und zwei unsymmetrische Ausgänge. Vier Röhren ECC83 arbeiten in einer innovativen Schaltung
mit symmetrischem Eingang, bei der die Störunterdrückung besonders hoch ist und die den
schönen Triodenklang mit der Stromlieferfähigkeit des Kathodenfolgers verbindet.
Das Aussehen ist im Vergleich zu früheren Geräten abgewandelt, der CDDue trägt die neue
Frontplatte wie im Unico 90 und Unico 150 mit weißen LEDs und weißer Anzeige.
Merkmale
Der CDDue ist einfach zu handhaben, hat aber umfangreiche Ausstattung. Eine neuartige weiße OLED Anzeige mit einer Auflösung von 128 x 64 Punkten erlaubt eine ausgezeichnete Ablesbarkeit unter allen Lichtbedingungen und Winkeln. Dieses Display zeigt die wichtigsten Informationen in großen Zeichen und Nebenfunktionen mit kleinen Zeichen an und es kann dunkel geschaltet werden.
Um die ganze Flexibilität dieses Geräts zu zeigen, beginnen wir mit den Eingängen:
USB: Dieser Anschluss kann Signale bis zu 384kHz PCM und bis 11,2896 MHz DSD verarbeiten und damit alle heute bekannten Formate.
Bluetooth™: Mit dieser drahtlosen Verbindung kann Musik über das Smartphone abgespielt werden. Die Funktion ist einfach, weil das Telefon den CDDue ohne weiteres wie ein Bluetooth Headset erkennt.
Weitere Anschlüsse: S/PDIF Koaxial, AES/EBU symmetrisch und Toslink™ optisch; hier können weitere digitale Quellen wie Digitalrecorder, digitale Mixer und Satellitenempfänger angeschlossen werden. Die Eingänge verarbeiten bis 196kHz, 24bit (96kHz, 24bit optisch). Der Koaxialeingang akzeptiert auch symmetrische Signale und DSD64 DoP-kodierte Übertragungen.
CD Laufwerk: Das Laufwerk mit seiner flachen Lade spielt nur CDs ab. Der Mechanismus ist durch eine starke Metallabdeckung geschützt und abgeschirmt.
Digitalausgänge: S/PDIF koaxial, AES/EBU symmetrisch und Toslink™ optisch. An allen diesen Anschlüssen liegt das gleiche eingangsseitig gewählte Signal an.
Die Wandlerkarte und ihre Eigenschaften
Bei der Konstruktion des CDDue wurde eine Trennung von Digital- und Analogteil angestrebt. Die Wandlerkarte weist 11 separate Spannungsregler auf, um eine einwandfreie Versorgung einzelner Stufen zu gewährleisten. Zu diesem Zweck werden an einigen Stellen sogar Regler hintereinander geschaltet wobei der erste die Spannungsschwankungen und der zweite die restliche Störspannung beseitigt. Diese Maßnahmen garantieren die einwandfreie Arbeitsweise des Wandlers und holen das Maximum aus dem Chipsatz heraus.
Die verwendeten Strom-Spannungswandler AD8597 und AD8599 haben äußerst geringe Störspannung und Verzerrungen und auch an anderen Stellen werden hochwertigste Teile verwendet, z. B. Vishay Widerstände und Folienkondensatoren von Westermann ("WIMA").
Die Verwendung eines FPGA (Field Programmable Gate Array) bedeutet höhere Geschwindigkeit bei der Aufbereitung der digitalen Daten und erlaubt eine gesteigerte Funktionalität und verbesserte Leistung als mit den üblichen DSPs (Digitale Signalprozessoren). Der ESS Sabre ES9018K2M D/A-Wandlerchip bietet den ungewöhnlich hohen Störabstand von 128 dB und Verzerrungen von nur 0,0003%. Ein hochpräziser Quarzoszillator mit geringem Phasenrauschen gibt den Takt vor.
Der Anwender kann zwischen drei Digitalfiltern wählen:
F1: Linearphasen-Filter hoher Steilheit
F2: Minimalphasen-Filter hoher Steilheit
F3: Linearphasen-Filter geringer Steilheit
Diese drei Filter haben unterschiedliche Eigenschaften, die durch Zeit- und Phasenverhalten und Impulswiedergabe charakterisiert sind und können nach klanglichem Gusto gewählt werden. Außerdem kann man wenn gewünscht die absolute Phase umpolen.
Den Ausgängen kann ein Impedanzwandler elektronisch zugeschaltet werden, dadurch vermindert sich der Innenwiderstand auf wenige Ohm; das ergibt eine klangliche Änderung in Richtung "Transistor".
Technische Daten:
Eingänge
USB
Standard: USB 2.0 Audio Class
Frequenzen: 44,1 , 48 , 88,2 , 96 , 176,4 , 192 , 352,8 , 384kHz , DSD64 , DSD128 , DSD256
Auflösung: 16 bis 32bit
S/PDIF
Empfindlichkeit: 0,5Vpp an 75 Ohm
Sampling Frequenzen: 44,1 , 48 , 88,2 , 96 , 176,4 , 192kHz , DSD64 (DoP)
Auflösung: 16 bis 24 bit
1x AES/EBU
Empfindlichkeit: 2Vpp an 110 Ohm
Sampling Frequenzen: 44,1 , 48 , 88,2 , 96 , 176,4 , 192kHz , DSD64 (DoP)
Auflösung: 16 bis 24 bit
Toslink™
Sampling Frequenzen: 44,1 , 48 , 88,2 , 96 (176,4kHz und DSD64-DoP mit leistungsfähigen Transmittern) optisch
Auflösung: 16 bis 24 bit
Bluetooth™
Receiver Standard: BT 3.0
A2DP, SSP (HID unterstützt mit Android Smartphones und SPP)
Sampling Frequenzen: 44,1kHz , 48kHz
Auflösung: 16 bit
Digitalausgänge
S/PDIF Ausgangsspannung 0,5Vpp an 75 Ohm
AES/EBU Ausgangsspannung: 2Vpp an 110 Ohm
Toslink™ optisch
Laufwerk 8829CD-KHM, DVD Lader, spielt nur Audio CDs
Anzeige 128 x 64 Punkte, OLED weiß
D/-Wandler ESS Sabre ES9018K2M mit Jitterkompensation Störabstand 128dB bezogen auf Vollaussteuerung mit 1kHz bei 192 kHz Samplingrate, A-bewertet
Klirr und Rauschen unter 0,0003% von 20 - 20.000Hz bezogen auf Vollaussteuerung mit 1kHz
Takt hochpräziser Quarzoszillator mit geringem Phasenrauschen
I/U-Wandler AD8597 und AD8599 mit äußerst geringem Klirr und Rauschen
Ausgang 4x12AX7 (ECC83) Doppeltrioden in A-Betrieb, Impedanzwandler mit AD8597 und AD8599 schaltbar (normalerweise überbrückt)
Anschlüsse unsymmetrisch RCA (Cinch), symmetrisch XLR
IR-Fernbedienung in Holz und Metall
Leistungsaufnahme 100W
Abmessungen 450 x 130 x 380mm BHT
Gewicht 10kg
