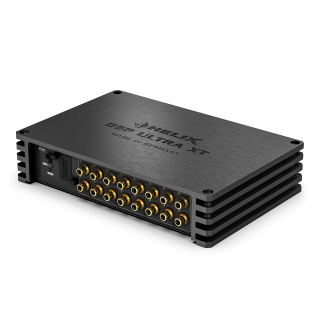

HELIX NEXT DSP ULTRA XT | 16-Kanal High-End DSP, 12-Kanal Highlevel-Eingang, ACO-Plattform & USB PerfectStream
Eine neue Ära der HELIX DSP Performance
Der HELIX DSP ULTRA XT markiert die neue Speerspitze der HELIX Standalone DSPs. Als Ultra High-End 16-Kanal Signalprozessor ist er auf moderne Mehrkanal-Soundupgrades mit höchsten klanglichen Maßstäben ausgelegt. Ganz gleich, wie komplex das Werkssoundsystem, wie vielfältig die Signalquellen oder wie ambitioniert die Anforderungen sind – dank umfassender Konnektivität, modernster Signalverarbeitung und Audio-Performance par excellence setzt der DSP ULTRA XT neue Maßstäbe im High-End Car Audio. Das Ergebnis ist ein NEXT-Level HELIX Prozessor, der die Grenzen hochklassiger Soundsysteme neu definiert – natürlich Made in Germany.
Maximale Flexibilität & Konnektivität für anspruchsvolle Mehrkanal-Upgrades
Der HELIX DSP ULTRA XT bietet eine außergewöhnliche Anschlussvielfalt für anspruchsvolle Mehrkanal-Upgrades und komplexe Integrationen in moderne Fahrzeugumgebungen. Mit 8 Cinch / RCA-Eingängen, 12 Highlevel-Eingängen, je einem optischen und koaxialen SPDIF-Eingang, einem optischen SPDIF-Ausgang, dem Extension Card 2.0 Slot sowie USB PerfectStream über USB-C stehen zahlreiche analoge und digitale Signalwege zur Verfügung. Damit lässt sich der DSP ULTRA XT flexibel an unterschiedlichste Quellen, Werks-Soundsysteme und High-End-Systemkonzepte anbinden.
Der 12-Kanal Highlevel-Eingang mit einer Eingangsempfindlichkeit von bis zu 32 V RMS ermöglicht die problemlose Anbindung leistungsstarker Original-Verstärker und schafft beste Voraussetzungen für die Integration in moderne Werks-Soundsysteme. Für eine hochwertige digitale Signalzuführung stehen zusätzlich ein optischer und ein koaxialer SPDIF-Eingang zur Verfügung – ideal für den direkten Anschluss digitaler Signalquellen wie beispielsweise High-Res Playern. Der optische SPDIF-Ausgang ermöglicht zudem die digitale Weitergabe des Signals an nachgeschaltete Komponenten.
Gleichzeitig übernimmt der DSP ULTRA XT die Rolle einer zentralen digitalen Schaltstelle innerhalb des Fahrzeugs. Intern schafft seine leistungsfähige DSP-Architektur mit 12 Eingangskanälen, 8 virtuellen Kanälen und 16 prozessierbaren Ausgangskanälen die Grundlage für maximale Freiheit bei Signalführung, Quellenintegration und Kanalmanagement. Zusätzlich lassen sich über den USB-C Eingang mit der innovativen USB PerfectStream-Technologie hochauflösende Audiosignale mit bis zu 192 kHz / 32 Bit verlustfrei direkt in den DSP übertragen. Darüber hinaus können AISA-Messungen sowie die Konfiguration über das DSP PC-Tool 6 komfortabel über dieselbe Verbindung durchgeführt werden.
Der integrierte Extension Card 2.0 Slot erweitert die Konnektivität bei Bedarf um zusätzliche Schnittstellen wie Bluetooth HD Audio, weitere analoge Eingänge oder zukünftige Module. Ergänzt wird die Ausstattung durch den Smart Control Port (SCP), der den Anschluss von Fernbedienungen und weiterem Zubehör inklusive integrierter Stromversorgung ermöglicht. Das Ergebnis ist eine zukunftssichere DSP-Plattform, die außergewöhnliche Systemfreiheit mit modernster digitaler Konnektivität verbindet.
High-End Signalverarbeitung mit ESS SABRE Technologie
Der High-End-Anspruch des DSP ULTRA XT zeigt sich besonders durch den Einsatz hochwertigster Komponenten. Bei der Signalwandlung kommen leistungsstarke A/D- und D/A-Wandler von ESS Technology mit HyperStream® IV Architektur sowie SABRE und SABRE HIFI® Technologie zum Einsatz. Diese Wandlertechnologie genießt in der Audiowelt einen hervorragenden Ruf und bildet die Grundlage für eine außergewöhnlich präzise, rauscharme und verzerrungsarme Signalverarbeitung. Das Ergebnis ist eine besonders reine, detailreiche und dynamische Musikwiedergabe, die selbst feinste Nuancen hörbar macht.
Mit einem Signal-Rausch-Abstand von 128 dB, einem Klirrfaktor von < 0,0003 % THD+N, einer Intermodulationsverzerrung von < 0,0008 % und einer maximalen Ausgangsspannung von 8 Volt beweist der DSP ULTRA XT höchste Detailtreue, Dynamik und klangliche Kontrolle. Die interne Signalverarbeitung mit 96 kHz / 32 Bit ermöglicht eine Audiobandbreite bis 44 kHz und unterstreicht die konsequente Auslegung auf High-Resolution Wiedergabe. Der innovative Audio-Signalpfad minimiert Störeinflüsse und Verzerrungen konsequent, während hochwertige Premium-Cinch-Buchsen eine dauerhaft zuverlässige und mechanisch stabile Signalverbindung sicherstellen.
High-End bis ins kleinste Bauteil
Der außergewöhnliche Qualitätsanspruch des HELIX DSP ULTRA XT endet nicht bei Wandlertechnologie, Rechenleistung und Konnektivität – er zeigt sich bis in die Auswahl und Abstimmung einzelner Hardware-Komponenten. Denn in einem Signalprozessor dieser Klasse kann selbst ein vermeintliches Standard-Bauteil entscheidenden Einfluss auf Messwerte, Rauschverhalten und Klangqualität haben.
In den Ausgängen kommen exklusiv für Audiotec Fischer gefertigte Koppelkondensatoren zum Einsatz – speziell für Audio-Applikationen entwickelt und auf minimalen Verlustwinkel (tan δ) optimiert. Sie passieren das Audiosignal so neutral und verlustfrei wie möglich, ohne klangliche Färbung oder messbare Verzerrungen. An entscheidenden Stellen im Signalpfad sorgen zusätzlich eng tolerierte Dünnfilm-Widerstände mit maximal 0,1 % Abweichung für höchste Präzision – eine wesentliche Voraussetzung für die außergewöhnlichen Messwerte des DSP ULTRA XT.
Auch die Spannungsversorgung der AD- und DA-Wandler wurde konsequent auf maximale Signalreinheit ausgelegt: Spezielle lineare Spannungsregler von ESS Technology schaffen optimale Arbeitsbedingungen für die extrem rausch- und verzerrungsarme Konvertierung selbst kleinster Audiosignale. Dabei verfügt jeder der drei AD-Wandler und beide DA-Wandler über eine eigene, dedizierte Spannungsversorgung – gegenseitige Beeinflussungen zwischen den Wandlerkanälen sind damit konstruktiv ausgeschlossen.
Eine neuartige analoge Eingangsstufe mit extrem hoher Gleichtaktunterdrückung hält unerwünschte Störsignale wirkungsvoll vom Audiosignal fern, bevor sie den Signalpfad überhaupt erreichen können. Ergänzend kommen in den Eingangs- und Ausgangsstufen besonders rausch- und klirrarme SoundPlus™ Operationsverstärker von Texas Instruments zum Einsatz – konsequentes Engineering auf jeder Ebene.
TwinDSP Power
Rechenleistung lässt sich nur ersetzen durch noch mehr Rechenleistung – und genau deshalb ist der DSP ULTRA XT gleich mit zwei extrem leistungsfähigen 64 Bit Fixed Point Audio-DSPs ausgestattet. Unglaubliche 2,4 Milliarden MAC Operationen pro Sekunde machen die extensive Klanganpassung aller prozessierten Kanäle in Verbindung mit hochwertigster Signalverarbeitung überhaupt erst möglich: Zur optimalen Konfiguration stehen 12 Eingangskanäle, 8 virtuelle Kanäle sowie 16 Ausgangskanäle bereit, die umfangreichste Einstelloptionen und zahlreiche Soundfeatures ermöglichen.
ACO – Advanced 32 Bit CoProcessor Plattform
Rasante Rechenpower nicht nur im Signalpfad – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für das entscheidende Geschwindigkeitsplus speziell bei der Datenkommunikation mit unserer DSP PC-Tool 6 Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter, dynamisches Processing wie die Dynamic Loudness Control (DLC) oder die Remote Tone Control (RTC) sind ebenso implementiert wie ein kanalgetrennter InputEQ samt AISA (Advanced Input Signal Analyzer) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Maximale Kontrolle mit DSP PC-Tool 6
Selbstverständlich ist der HELIX DSP ULTRA XT über unser professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 6 konfigurierbar. Die zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und ermöglichen eine äußerst präzise Klanganpassung selbst bei hochkomplexen Mehrkanal-Konfigurationen.
Dank der erweiterten DSP-Features, intelligenter Automatismen und leistungsstarker Algorithmen wie TuneEQ, TuneToTarget oder AISA wird das Sound-Tuning zusätzlich unterstützt und in der Praxis deutlich effizienter. Gleichzeitig sorgt die optimierte Nutzerführung des DSP PC-Tool 6 dafür, dass sich jedes Setup bis ins kleinste Detail an die akustischen Gegebenheiten und individuellen Hörvorlieben anpassen lässt – für ein Klangerlebnis auf höchstem Niveau.
Virtual Channel Processing – Modernes Signal-Routing
Die Anpassung an moderne Werks-Soundsysteme macht über eine steigende Anzahl von Signaleingängen eine immer komplexere Signalführung im Prozessor unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen. Audiotec Fischers mehrstufiges Virtual Channel Processing ermöglicht es, in Verbindung mit der prämierten DSP PC-Tool 6 Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und proprietäre SFX-Soundfeatures wie RealCenter oder Dynamic Bass Enhancement frei zuordnen zu können.
NEXT-Level Technologie im High-End Look
Auch äußerlich unterstreicht der HELIX DSP ULTRA XT seinen technologischen Anspruch. Das neue, markante Gehäusedesign mit Kühlrippen-Look, gefasten Kanten und hochwertigen Premium-Cinch-Buchsen macht den außergewöhnlichen Maßstab dieses DSPs bereits auf den ersten Blick sichtbar. Trotz seines enormen Funktionsumfangs bietet der DSP ULTRA XT einen kompakten Formfaktor, was eine praxisgerechte Integration begünstigt.
Features
- 16-Kanal High-End stand-alone DSP für anspruchsvolle Mehrkanal-Soundupgrades
- TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung und 2,4 Mrd. MAC Operationen pro Sekunde ermöglichen eine extensive Klanganpassung aller prozessierten Kanäle:
- 12 Eingangskanäle
- 8 virtuelle Kanäle
- 16 Ausgangskanäle
- High Performance ESS Technology A/D-Wandler mit HyperStream® IV Architektur und SABRE Technologie sowie D/A-Wandler mit HyperStream® IV Architektur und SABRE HIFI® Technologie für besonders reine Signalqualität, hohe Detailtreue und eine präzise, rauscharme und verzerrungsarme Signalverarbeitung vom Eingang bis zur Ausgabe
- EV-Ready – erweiterter Eingangsspannungsbereich bis 18 V für einen stabilen Betrieb auch in Elektrofahrzeugen mit erhöhten Bordnetzspannungen
- Innovativer Audio-Signalpfad für minimierten Klirrfaktor und höchste Klangqualität
- Premium-Cinch-Buchsen für eine zuverlässige, mechanisch stabile Signalverbindung und eine dauerhaft saubere Signalübertragung
- 12-Kanal Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis zur Integration in moderne Original-Soundsysteme
- USB PerfectStream-Technologie – verlustfreies High Resolution Audio-Streaming (bis 192 kHz / 32 Bit), AISA-Messung (Advanced Signal Input Analyzer) und gleichzeitige DSP-Konfiguration über USB-C Eingang
- VCP (Virtual Channel Processing) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren durch:
- Ausgangskanalübergreifenden Gruppen-Equalizer
- Mehrwege-Konfiguration der DSP-Soundeffekte (SFX)
- Zusätzliche Funktionen wie Rear Attenuation
- ACO - Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
- AISA (Advanced Input Signal Analyzer) und InputEQ zur einfachen Analyse und Korrektur der Eingangssignale
- DLC (Dynamic Loudness Control) und RTC (Remote Tone Control) für eine lautstärkeabhängige dynamische Anpassung von Höhen und Tiefen
- Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Eingangs-, virtuellen und Ausgangsequalizer
- SFX-Soundeffekte - Augmented Bass Processing, RealCenter & Co.
- Extension Card 2.0 Slot zur Integration zusätzlicher Schnittstellen wie Bluetooth HD Audio, weiterer analoger Eingänge oder zukünftiger Funktionen
- Zwei Digitaleingänge (optisch & koaxial) sowie ein optischer Digitalausgang im SPDIF-Format ermöglichen eine durchgehend digitale Signalführung von der Quelle bis zur nachgeschalteten Komponente
- Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
- Neues, markantes Gehäusedesign mit Kühlrippen-Look, gefasten Kanten und Premium-Cinch-Buchsen, das den High-End Anspruch und die außergewöhnliche Leistungsfähigkeit des DSPs sichtbar unterstreicht
- Maximale Kontrolle mit DSP PC-Tool 6 - professionelle Software zur präzisen Konfiguration und Klangabstimmung im Fahrzeug
Spezielle Features:
ESS Wandlerarchitektur
Der HELIX NEXT DSP ULTRA XT setzt bei der Signalwandlung auf hochwertige A/D- und D/A-Wandler von ESS Technology mit HyperStream® IV architecture sowie SABRE und SABRE HIFI® technology. Diese Wandlertechnologie genießt in der Audiowelt einen hervorragenden Ruf und bildet eine besonders hochwertige Grundlage für die gesamte Signalverarbeitung im DSP.
Durch die präzise Wandlung der Audiosignale, die hohe Dynamik und die extrem verzerrungsarme Arbeitsweise bleiben feine Details, Klangfarben und räumliche Informationen besonders sauber erhalten. Das Ergebnis ist eine reine, detailreiche und natürliche Musikwiedergabe vom Eingang bis zur Ausgabe
USB PerfectStream
Die USB PerfectStream-Technologie erweitert den Signalprozessor um eine leistungsfähige, bidirektionale USB-Audio-Schnittstelle. Sie ermöglicht das verlustfreie High Resolution Audio Streaming mit bis zu 192 kHz / 32 Bit, um Musikinhalte oder auch Testsignale zum Einmessen direkt vom Computer oder Smartphone direkt in den DSP zu streamen. Des Weiteren bietet USB PerfectStream auch die Möglichkeit, die Audiodaten einzelner DSP-Kanäle direkt an den Computer weiterzuleiten, um diese in hochauflösend und in Echtzeit in unserem Adavanced Input Signal Analyzer zu verarbeiten und mit Hilfe des Input-Processings zu korrigieren und optimieren.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der ADEP.3-Schaltkreis (Generation 3) erfüllt die neuesten Anforderungen moderner OEM-Autoradios und sorgt für eine fehlerfreie Integration. Gesteuert über die ACO-Plattform ist das System zukunftssicher ausgelegt und kann flexibel auf zukünftige Änderungen in den Diagnosesystemen von Werksradios reagieren. So wird maximale Kompatibilität mit nahezu allen Werksradios gewährleistet – ganz ohne unnötige Belastung der Lautsprecherausgänge bei hohen Pegeln.
Power Save Modus
Der Power Save Modus dient zur Reduzierung der Leistungsaufnahme des Soundsystems, wenn über einen bestimmten Zeitraum kein Musiksignal erkannt wird.
Wird der Power Save Mode aktiv, schaltet sich der Remote-Ausgang automatisch ab. Liegt anschließend wieder ein Musiksignal an, kehrt das Gerät innerhalb von ca. 2 Sekunden in den Normalbetrieb zurück.
Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Start-Stopfähigkeit
Das Netzteil im HELIX NEXT DSP ULTRA XT stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Signalprozessor auch beim Motorstart voll funktionsfähig bleibt.
DSP Features
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem AMI Tuning Kit) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
| Eingänge |
8 x Cinch
12 x Highlevel-Lautsprechereingang
1 x Optisch SPDIF (24 - 96 kHz)
1 x Koaxial SPDIF (24 - 192 kHz)
1 x Extension Card 2.0
1 x USB PerfectStream (44,1 - 192 kHz) |
| Eingangsempfindlichkeit |
Cinch: 1 - 8 Volt
Highlevel: 4 - 32 Volt |
| Ausgänge |
16 x Cinch
1 x Optisch SPDIF (96 kHz)
1 x Remote Out |
| Ausgangsspannung |
8 Volt |
| Frequenzbereich |
10 Hz - 44.000 Hz |
| DSP Auflösung |
64 Bit |
| DSP Rechenleistung |
2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde) |
| Abtastrate |
96 kHz |
| DSP Typ |
2 x Audio Signalprozessor |
| Signalwandler |
ADC: ESS Technology ES9841Q mit HyperStream® IV Architektur und SABRE Technologie
DAC: ESS Technology ES9081Q mit HyperStream® IV Architektur und SABRE HIFI® Technologie |
| Signal- / Rauschabstand Digitaleingang (A-bewertet @ 1 kHz) |
128 dB |
| Signal- / Rauschabstand Analogeingang (A-bewertet @ 1 kHz ) |
116 dB |
| Klirrfaktor (THD+N @ 1 kHz) Digitaleingang |
<= -110 dB / 0,0003 % |
| Klirrfaktor (THD+N @ 1 kHz) Analogeingang |
<= -108 dB / 0,0004 % |
| Intermodulationsverzerrungen @ 1 kHz Digitaleingang |
<= -102 dB / 0,0008 % |
| Intermodulationsverzerrungen @ 1 kHz Analogeingang |
<= -102 dB / 0,0008 % |
| Übersprechen @ 10 kHz |
> 100 dB |
| Betriebsspannung |
9,6 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) |
| Leistungsaufnahme |
DC 12 V ⎓ 1.2 A max. |
| Stromaufnahme |
800 mA |
| Max. Remote-Ausgangsstrom |
500 mA |
| Betriebstemperaturbereich |
-40 °C to +70 °C |
| Zusätzliche Features |
Extension Card 2.0 Slot, Masseschalter, Smart Control Port, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter, USB-C, USB PerfectStream |
| Abmessungen (H x B x T) |
55 x 255.6 x 170 mm |
Lieferumfang
1 x Signalprozessor HELIX NEXT DSP ULTRA XT
1 x USB-C Kabel mit USB-A Adapter
1 x Befestigungsmaterial
1 x Bedienungsanleitung
