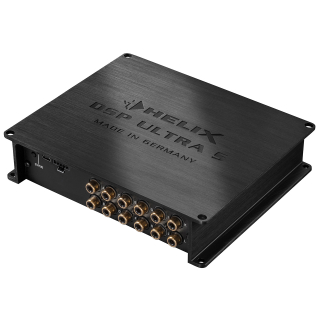

HELIX DSP ULTRA S | Digitaler High-Res 12-Kanal Signalprozessor mit 96 kHz / 32 Bit Signalweg | Neu
Fortgeschrittene Technologie, bewährte Exzellenz
Der HELIX DSP ULTRA S definiert erneut den Maßstab für digitale Soundprozessoren. Gezielte Optimierungen steigern die bereits herausragende Performance des Vorgängers für ein Klangerlebnis, welches selbst höchste Erwartungen übertrifft. Audiophile Präzision und innovatives Engineering, vereint in einem Gerät - und das alles natürlich Made in Germany.
Audio-Performance par Excellence
Der HELIX DSP ULTRA S steht für höchste Standards in der Audioperformance. Ein neu gestalteter Audio-Signalpfad reduziert den Klirrfaktor auf ein Minimum: Herzstück sind die renommierten AKM Velvet Sound™ 32 Bit AD- und DA-Signalwandler sowie neue besonders hochwertige Operationsverstärker der legendären TI / BurrBrown „OPA-Serie“ mit SoundPlus™ Technology, welche höchste Klangqualität garantieren. Mit der komplett überarbeiteten analogen Eingangsstufe erreicht der ULTRA S optimale Störfestigkeit, sodass auch bei anspruchsvollsten Bedingungen eine unübertroffene Klarheit und Detailtreue ohne äußere Einflüsse ermöglicht wird.
TwinDSP Power
Rechenleistung lässt sich nur ersetzen durch noch mehr Rechenleistung – und genau deshalb ist der DSP ULTRA S gleich mit zwei der derzeit leistungsfähigsten 64 Bit Audio-Signalprozessoren von Analog Devices ausgestattet. Unglaubliche 2,4 Milliarden MAC Operationen pro Sekunde machen die immense Anzahl an geräte-internen Kanälen in Verbindung mit hochwertigster Klangverarbeitung überhaupt erst möglich: zur optimalen Konfiguration stehen acht getrennt-prozessierbare Eingangskanäle, acht prozessierbare virtuelle Kanäle sowie zwölf prozessierbare Ausgangskanäle bereits, welche umfangreichste Einstelloptionen und zahlreiche Soundfeatures ermöglichen. Und das alles bei einer Abtastrate von 96 kHz, aus der eine Audiobandbreite bis über 40 kHz resultiert.
ACO – Advanced 32 Bit CoProcessor Plattform
Rasante Rechenpower nicht nur im Signalpfad – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für das entscheidende Geschwindigkeitsplus speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter, dynamisches Processing wie die Dynamic Loudness Control (DLC) oder die Remote Tone Control (RTC) sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Virtual Channel Processing – Modernes Signal-Routing
Die Anpassung an moderne Werks-Soundsysteme macht über eine steigende Anzahl von Signaleingängen eine immer komplexere Signalführung im Prozessor unumgänglich. Speziell wenn mehrere Eingangssignale zusammengemischt und dann wieder in Mehrwege-Systeme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten schnell an Grenzen. Audiotec Fischers mehrstufiges "Virtual Channel Processing" ermöglicht es, in Verbindung mit der prämierten DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und die proprietären FX-Soundfeatures wie z.B. "RealCenter" oder "Dynamic Bass Enhancement" frei zuordnen zu können.
Konnektivität auf höchstem Niveau
Der HELIX DSP ULTRA S ist besonders dank des HEC-Slots vielseitig konfigurierbar, wobei unser SCP (Smart Control Port) den optionalen Anschluss von Zubehör mit integrierter Stromversorgung sowie besondere Betriebssicherheit garantiert. Diese Upgrades ermöglichen eine noch flexiblere Anpassung und Erweiterung Ihres Soundsystems, um den individuellen Bedürfnissen und Wünschen jedes audiophilen Nutzers gerecht zu werden. Für die einfache Adaption an vorhandene Werksradios oder mehrkanalige OE-Soundsysteme ist der DSP ULTRA S nicht nur mit dem ADEP.3-Schaltkreis der neuesten Generation ausgestattet, sondern verfügt auch über einen besonders großen Einstellbereich für die Eingangsempfindlichkeit. Der enorme Stellbereich von 1- 8 Volt (Cinch / RCA) beziehungsweise 4 - 32 Volt (Highlevel) ermöglicht eine problemlose Anpassung an nahezu jede erdenkliche analoge Signalquelle, selbst bei leistungsstarken OE-Verstärkern.
Elegant, smart und kompakt
So gewaltig der Funktionsumfang des neuen HELIX DSP ULTRA S auch ist, so kompakt präsentiert sich nach wie vor sein geradliniges und zeitloses Design – optimal für einen einfachen Verbau. Die Summe seiner Eigenschaften macht den HELIX DSP ULTRA S zum perfekten "Werkzeug" für jeden kompromisslosen, audiophilen Musikliebhaber mit allerhöchsten Ansprüchen.
Features
- TwinDSP Power – zwei extrem leistungsfähige „Fixed Point“ Audio DSPs mit 64 Bit Auflösung und 2,4 Mrd. MAC Operationen pro Sekunde ermöglichen eine extensive Klanganpassung aller prozessierten Kanäle:
- Acht Eingangskanäle
- Acht virtuelle Kanäle
- Zwölf Ausgangskanäle
- Innovativer Audio-Signalpfad für minimierten Klirrfaktor und höchste Klangqualität
- AKM Velvet Sound™ 32 Bit AD- und DA-Signalwandler
- Hochwertigste Operationsverstärker der TI / BurrBrown „OPA-Serie“ mit SoundPlus TM Technology
- Optimiertes Design der Analogeingänge für besonders hohe Störfestigkeit
- Intelligenter 8-Kanal Highlevel-Eingang mit ADEP.3-Schaltkreis
- ACO – Advanced 32 Bit CoProcessor-Plattform für eine Vielzahl an neuartigen System- und DSP-Features wie:
-
ISA (Input Signal Analyzer) und InputEQ zur einfachen Analyse und Kompensation der Eingangssignale
- DLC (Dynamic Loudness Control) und RTC (Remote Tone Control) für eine lautstärkeabhängige dynamische Anpassung von Höhen und Tiefen
- Proprietäre TuneEQ-Funktion zur automatisierten Einstellung der Eingangs-, virtuellen und Ausgangsequalizer
-
SFX-Soundeffekte – Augmented Bass Processing, RealCenter & Co.
-
Virtual Channel Processing (VCP) ermöglicht hochkomplexe Soundsysteme noch flexibler zu konfigurieren
- HEC Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming, High Resolution Audio Streaming via USB etc.
- Start-Stopfähigkeit bis hinab zu 6V Versorgungsspannung
- „Ground Lift“-Schalter zur Vermeidung von Masseschleifen
- Stufenlose Einstellung der Eingangsempfindlichkeit (Hochpegel bis max. 32 Volt, Cinch bis max. 8 Volt)
- Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
- Laufzeitkorrektur mit bis zu 20 ms Verzögerungszeit pro Kanal, zusätzlich Eingangs-Laufzeitkorrektur für die zeitrichtige Summierung der Eingänge
- Frei definierbares Signalrouting mit separaten Matrizen für Line, SPDIF und HEC/AUX
- Eingänge: 8 x Cinch, 8 x Highlevel, 1 x Optisch SPDIF und 1 x Koaxial SPDIF
- Ausgänge: 12 x Cinch mit maximal 8 Volt Ausgangsspannung
- Einfachste Konfiguration über die intuitive DSP PC-Tool 5 Software
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
DSP Features
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem MTK1) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
| Eingänge |
8 x Cinch
8 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF-Format (12 - 96 kHz)
1 x Koaxial SPDIF-Format (12 -192 kHz)
1 x Remote In |
| Eingangs-Empfindlichkeit |
Cinch 1 - 8 Volt
Hochpegel 4 - 32 Volt |
| Ausgänge |
12 x Cinch
1 x Remote Out |
| Ausgangsspannung |
8 Volt |
| Frequenzbereich |
10 Hz - 44.000 Hz |
| DSP Auflösung |
64 Bit |
| DSP Rechenleistung |
2 x 295 MHz (2,4 Mrd. MAC Operationen/Sekunde) |
| Abtastrate |
96 kHz |
| DSP Typ |
2 x Audio Signalprozessor |
| Signalwandler |
A/D: Asahi Kasei 32 Bit
D/A: Asahi Kasei 32 Bit |
| Signal- / Rauschabstand Digitaleingang |
117 dB (A-bewertet) |
| Signal- / Rauschabstand Analogeingang |
111 dB (A-bewertet) |
| Klirrfaktor (THD+N) Digitaleingang |
< 0,0004 % |
| Klirrfaktor (THD+N) Analogeingang |
< 0,0008 % |
| Intermodulations-Verzerrungen Digitaleingang |
< 0,0015 % |
| Intermodulations-Verzerrungen Analogeingang |
< 0,003 % |
| Übersprechen |
> 90 dB |
| Betriebsspannung |
9,6 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt) |
| Leistungsaufnahme |
DC 12 V ⎓ 1,1 A max. |
| Stromaufnahme |
550 mA |
| Max. Remote-Ausgangsstrom |
500 mA |
| Umgebungstemperaturbereich für den Betrieb |
-40 °C bis +70 °C |
| Zusätzliche Features |
HEC Slot, Masseschalter, Smart Control Port, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter |
| Abmessungen (H x B x T) |
40 x 177 x 170 mm |
Lieferumfang
1 x Signalprozessor HELIX DSP ULTRA S
1 x USB Datenkabel
1 x Befestigungsmaterial
1 x Bedienungsanleitung
