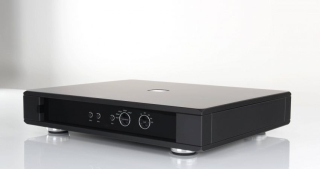

Aura Reference MC
In einem ganz neu entworfenen Gehäuse ist der Rega Aura ein Spezialist für Moving Coil Tonabnehmer ohne jede Kompromisse. Überflüssige Funktionen, die den Signalweg komplizieren und die Übertragungsgüte beeinflussen könnten haben wir weggelassen. Dieser Vorvorverstärker weist eine ganze Anzahl bemerkenswerter innovativer Design-Merkmale auf. Der Aura ist ein dreistufiger, voll symmetrischer Vorvorverstärker. Eine Komplementär-Gegentakt Schaltung in Class-A Technik bildet die Eingangsstufe, sie besteht aus parallel geschalteten extrem rauscharmen Feldeffekt Transistoren von Linear Systems in Komplementär-Darlington Anordnung. Die Verwendung von Feldeffekt-Transistoren gewährleistet, dass keine unerwünschen Offsetströme den Abtaster belasten können. Man kann bei dieser Schaltung auch auf Koppelkondensatoren verzichten, um jede Beeinträchtigung des kleinen Signals zu vermeiden. Die verwendeten Transistoren werden sorgsam ausgemessen und für beste Übereinstimmung zusammengestellt. Mit der ersten Stufe wird der passive HF-Teil der RIAA Entzerrung angesteuert. Die zweite Stufe des Aura MC ist ein symmetrischer Class-A Differenzverstärker mit Treiber in Basisschaltung und realisiert den tieffrequenten Part der Entzerrung. In der dritten Stufe gibt es eine Phasenumkehr zur Ansteuerung des symmetrischen Ausgangs, sie weist dieselbe Schaltung wie die zweite Stufe auf. Auch die Stromversorgung ist symmetrisch mit Einzeltransistoren aufgebaut, hat schnelle Dioden als Gleichrichter und eine rauscharme Referenzspannungsquelle. Jede Stufe des Verstärkers wird mit lokalen Spannungsreglern und LED-Konstantstromquellen gespeist. Die Versorgungsspannung ist im Interesse der Aussteuerbarkeit 60% höher als in vergleichbaren Schaltungen. Im Signalweg finden sich nur hochwertige Polypropylen-Kondensatoren, in der Entzerrung solche mit 1% Toleranz. Auch der Rest der Schaltung ist nur mit hochwertigen Bauelementen ausgestattet, in der Umschaltung für Mono, Muting und Verstärkung z. B. mit Qualitätsrelais.
Technische Daten:
Allgemein
gemessen mit Generator Innenwiderstand 20 Ω (Audio Precision Messplatz),
Anpassung auf 100 Ω und 1000 pF geschaltet (wie für Apheta and Aphelion Tonabnehmer)
Ausgangsseitige Last 100 kΩ (Eingang Audio Precision Messplatz)
Eingangsempfindlichkeit für 200 mV am unsymmetrischen Ausgang
67 μV bei Gain Stellung I
131 μV bei Gain Stellung II
Verstärkung zum unsymmetrischen Ausgang
63.5 dB Minimum
69.5 dB Maximum
Eingangsanpassung
50, 100, 150, 300 und 400 Ω
Kapazitätsanpassung
1000, 2000, 3200, 4300 und 5700 pF
Eingangs-Aussteuerbarkeit bei 1 kHz
9.6 mV - 63.5 dB Gain Stellung II
4.9 mV - 69.5 dB Gain Stellung I
Ausgangspegel
Unsymmetrisch 200 mV, max. 14,5 V
Symmetrisch 400 mV, max. 29 V
XLR Ausgang: Pin 2 positiv, Pin 3 negativ
Pin 2 und unsymmetrischer Ausgang sind verbunden
Ausgangswiderstand
Unsymmetrisch 100 Ω
Symmetrisch 200 Ω
Minimale Last am Ausgang (für 3 dB Grenzfrequenz von 20 Hz)
500 Ω Unsymmetrisch
1000 Ω Symmetrisch
RIAA Entzerrung
innerhalb 0,2 dB von 100 Hz bis 50 kHz
Frequenzgang
13,5 Hz (-3 dB) bis 100 kHz (-0,2 dB)
Klirrfaktor
typisch 0.03 % bei 1 V am Ausgang von 20 Hz bis 20 kHz
Geräuschspannung am Ausgang (Unsymmetrischer Ausgang, A-bewertet und mit 15 Ω Eingangsabschluß)
-77 dB V (69,5 dB Gain Stellung I)
-82 dB V (63,5 dB Gain Stellung II)
Stromversorgung
230 V oder 115 V Wechselspannung +/- 10 %
Leistungsaufnahme
15,3 W
Maße & Gewicht
Abmessungen: H x B x T: 86 x 435 x 350 mm
Gewicht: 11,5 KG
