8-Kanal-Endstufe für professionelle Soundsysteme

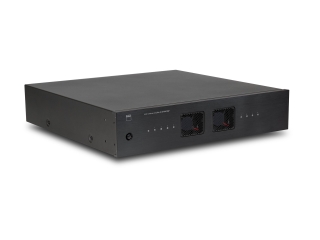

Der CI 8-150 DSP ist das Versta¨rker-Flaggschiff fu¨r professionelle Custom Install-Systeme von NAD. Die 8-Kanal-Endstufe u¨berzeugt nicht nur mit einer extrem hohen Ausgangsleistung, sondern ist hinsichtlich Stabilita¨t und Haltbarkeit gezielt fu¨r den Einsatz in einem Rack entwickelt worden. Das nur neun Zentimeter (= zwei Ho¨heneinheiten) hohe Gera¨t verfu¨gt u¨ber acht HybridDigital™-nCore-Endstufen, die jeweils eine Dauerausgangsleistung von 150 Watt bzw. in Bru¨ckenschaltung 4 x 300 Watt (jeweils an 8 Ω) mobilisieren.
Flexible Einsatzmöglichkeiten
Der CI 8-150 DSP bietet u¨beraus flexible Einsatzmo¨glichkeiten. Der Versta¨rker wird u¨ber das Netzwerk gesteuert und la¨sst sich vom Installateur u¨ber eine webbasierte Benutzeroberfla¨che konfigurieren und kalibrieren. Die Benutzeroberfla¨che bietet Zugriff auf die digitale Mehrkanal-Signalverarbeitung (DSP), einen Einblick in den Temperatur- und Stromstatus sowie grundlegende Fehlerbehebungsfunktionen wie Aus- und Einschalten, Zuru¨cksetzen auf die Werkseinstellungen und Aktualisierungen.
Zudem ermo¨glicht es die Endstufe, die einzelnen Versta¨rkerkana¨le wahlweise separat mit einem Eingangssignal anzusteuern oder u¨ber die „Global“- Einga¨nge alle Kana¨le mit dem gleichen Audiosignal zu versorgen (und dieses bei Bedarf auch an eine weitere Endstufe durchzuschleifen). So lassen sich auch umfangreichere Installationen in der Gastronomie, in Konferenzra¨umen oder im Heimkino maßgeschneidert ansteuern. Lange Kabelwege und schwierige Lautsprecherlasten bereiten dem NAD Kraftwerk dabei keinerlei Probleme.
Effiziente Class D Endstufen mit enormer Leistung
Statt altmodischer linearer Netzteile und Class-AB-Versta¨rker, die fast die Ha¨lfte der beno¨tigten Energie in Wa¨rme statt Leistung umwandeln, setzt NAD bei seinen aktuellen Versta¨rkern nur noch auf Schaltnetzteile und Class-D-Endstufen. Diese Bauart arbeitet u¨ber eine große Bandbreite sehr linear und bietet eine gleichma¨ßige Leistung an alle Lautsprecherlasten, was einen dramatischen Fortschritt gegenu¨ber fru¨heren Techniken darstellt. Der CI 8-150 DSP mobilisiert eine Dauerleistung von 8 x 180 Watt und bis zu 8 x 280 Watt Impulsleistung (jeweils an 4 Ω). In Bu¨ckenschaltung liefert der NAD sogar eine Impulsleistung von 670 (alle Kana¨le angesteuert) bzw. 800 Watt (zwei Kana¨le angesteuert).
Hauptmerkmale
• 8 x 150 Watt Dauerausgangsleistung an 8 Ω
• Brückenschaltung für 4 x 250 W Dauerausgangsleistung an 8 Ω
• HybridDigital™ nCore Verstärker für optimale Klangqualität
• 2 koaxiale Digitaleingänge
• 2 optische Digitaleingänge
• 4 Stereo-Hochpegeleingänge
• jeweils 2 analoge kanalübergreifende Stereo-Cinch-Ein- und Ausgänge („Global“)
• Konfiguration und Kalibrierung über webbasierte Benutzeroberfläche
• Lautsprecheranschluss über PHOENIX-Klemmen
• 12 Volt Trigger-Eingang
• IR Ein-/Ausgang
• vorbereitet für 19“ Rackmontage
• Bauhöhe: 2 HE
• problemlose Handhabung langer Kabelwege und größerer Lautsprecherlasten
• geringer Stromverbrauch (0,5 W Standby, 3 W Netzwerk-Standby)
• Einschaltautomatik mit Signalerkennung
TECHNISCHE DATEN:
Verstärker
Dauerausgangsleistung
an 8 Ω: 8 x 150 W (bei angegebenem Klirrfaktor, 20 Hz – 20 kHz, alle Kanäle angesteuert), 2 x 180 W (bei angegebenem Klirrfaktor, 20 Hz – 20 kHz, zwei Kanäle angesteuert)
an 4 Ω: 8 x 180 W (bei angegebenem Klirrfaktor, 20 Hz – 20 kHz, alle Kanäle angesteuert), 2 x 300 W (bei angegebenem Klirrfaktor, 20 Hz – 20 kHz, zwei Kanäle angesteuert)
an 8 Ω in Brückenschaltung: 4 x 200 W (bei 0,02 % Klirrfaktor, 20 Hz – 20 kHz, vier Kanäle angesteuert), 2 x 500 W (bei 0,02 % Klirrfaktor, 20 Hz – 20 kHz, zwei Kanäle angesteuert)
Klirrfaktor (1 bis 120 W, 4 und 8 Ω): <0,02 % (bei 20 Hz – 20 kHz)
Clipping-Leistung (alle Kanäle angesteuert): 160 W (bei 1 kHz, 8 Ω, 0,1 % Klirrfaktor), 200 W (bei 1 kHz, 4 Ω, 0,1 % Klirrfaktor)
Clipping-Leistung (Brückenmodus, 8 Ω): 300 W (1 kHz, 0,1 % Klirrfaktor, alle Kanäle angesteuert), 550 W (1 kHz, 0,1 % Klirrfaktor, zwei Kanäle angesteuert)
Impulsleistung (alle Kanäle angesteuert): 8 x 180 W an 8 Ω, 8 x 280 W an 4 Ω
Impulsleistung (zwei Kanäle angesteuert): 2 x 200 W an 8 Ω, 2 x 360 W an 4 Ω
Impulsleistung (Brückenmodus, alle Kanäle angesteuert): 4 x 520 W an 8 Ω, 4 x 670 W an 4 Ω
Impulsleistung (Brückenmodus, zwei Kanäle angesteuert): 2 x 600 W an 8 Ω, 2 x 800 W an 4 Ω
Maximaler Ausgangsstrom: 26 A (1 Ω, 1 ms)
Dämpfungsfaktor: 150 (bei 8 Ω, 20 bis 6.500 Hz)
Eingangsempfindlichkeit: 1,45 V (für 150 W an 8 Ω, Lautstärke auf Maximum)
Maximaler unverzerrter Eingangspegel: 3,3 V
Frequenzgang: 20 Hz – 20 kHz ±0,5 dB
Kanaltrennung: 75 dB (1 kHz), 65 dB (10 kHz)
Geräuschspannungsabstand, A-gewichtet: 90 dB (500 mV Eingangssignal, bei 1 W/8 Ω)
Eingangspegel für automatische Einschaltung (ein Kanal mit Signal): 3 ± 0,5 mVrms (bei 100 Hz bis 10 kHz)
Trigger Eingangspegel: 3 – 30 V DC
Standby-Stromverbrauch: <0,5 W
Gewicht und Abmessungen
Abmessungen* (B x H x T): 483 x 90 x 435 mm
Gewicht: 17,6 kg
*einschließlich Füßen, herausstehenden Bedienelementen und Anschlüssen
