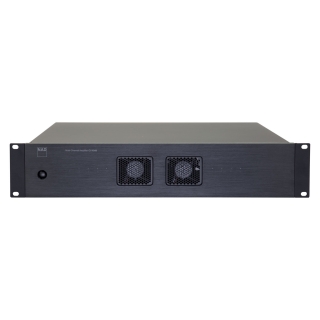

16-Kanal-Endstufe für professionelle Soundsysteme
Bei der NAD CI 16-60 DSP handelt es sich um eine a¨ußerst vielseitige, speziell fu¨r professionelle Installationen entwickelte 16-Kanal-Endstufe. Der Versta¨rker liefert eine Dauerausgangsleistung von 16 x 60 Watt an 8 Ω, wobei sich jedes bei Kanalpaar bei Bedarf in Bru¨ckenschaltung betreiben la¨sst und dann eine Dauerausgangsleistung von 140 Watt bereitstellt. Dabei mobilisiert die kompakte, nur zwei Rack-Ho¨heneinheiten umfassende hybride digitale Versta¨rkerplattform einen fu¨r NAD typischen hohen Ausgangsstrom von bis zu 15 Ampere. Das ideale Produkt für hochwertige Multiroom-Audio Installationen.
Flexible Einsatzmöglichkeiten
In der u¨beraus robusten CI 16-60 DSP kommt eine modifizierte Version der bewa¨hrten Hypex UcD Endstufe zum Einsatz. Diese wird fu¨r ihren verla¨sslichen Betrieb auch unter schwierigen Lasten und bei langen Kabelwegen sowie ihre extrem geringen Verzerrungen und Rauschanteile im ho¨rbaren Bereich gescha¨tzt. Die Endstufe verfu¨gt einerseits u¨ber analoge kanalu¨bergreifende Stereo-Cinch-Ein- und Ausga¨nge („Global“) sowie fu¨r jeden Kanal u¨ber einen separaten Cinch Ein- und Ausgang. Mit dem Durchschleifen des Audiosignals zu allen Einga¨ngen lassen sich problemlos mehrere Versta¨rker in gro¨ßeren Installationen ansteuern.
Konfiguration und Kalibrierung über Netzwerk
Die 16-Kanal-Endstufe wird per LAN-Anschluss ins Netzwerk eingebunden und auch u¨ber dieses gesteuert. Zur Konfiguration und Kalibrierung des Versta¨rkers steht dem Installateur eine webbasierte Benutzeroberfla¨che zur Verfu¨gung. Sie ermo¨glicht einen Zugriff auf die digitale Mehrkanal-Signalverarbeitung (DSP) und somit eine detaillierte Steuerung aller wichtigen Parameter.
Ein virtuelles Patchfeld erlaubt es, jeden Eingang auf einen oder mehrere Ausga¨nge zu routen, ohne dass physische Kabelverbindungen hergestellt werden mu¨ssen. Daru¨ber informiert die Benutzeroberfla¨che u¨ber die Betriebstemperatur und den Stromversorgungsstatus und bietet einige grundlegende Fehlerbehebungsfunktionen wie Ausschalten, Zuru¨cksetzen auf Werkseinstellungen und Firmware-Aktualisierungen.
Hauptmerkmale
• Konfiguration und Kalibrierung u¨ber webbasierte Benutzeroberfla¨che
• 16 Endstufen mit jeweils 60 Watt Dauerausgangsleistung an 8 Ω
• Bru¨ckenschaltung – jedes aufeinanderfolgende Endstufenpaar la¨sst sich zusammenschalten mit 140 Watt Ausgangsleistung an 8 Ω
• Typische NAD Klangcharakteristik
• Ideal für hochwertige Multiroom-Audio Installlationen
• Problemlose Handhabung langer Kabelwege und gro¨ßerer Lautsprecherlasten
• analoge kanalübergreifende Stereo-Cinch-Ein- und Ausgänge („Global“)
• Lautsprecheranschluss über PHOENIX-Klemmen
• 12 Volt Trigger-Eingang
• IR Ein-/Ausgang
• vorbereitet für 19“ Rackmontage
• Bauhöhe: 2 HE
• problemlose Handhabung langer Kabelwege und größerer Lautsprecherlasten
• geringer Stromverbrauch (0,5 W Standby)
• Einschaltautomatik mit Signalerkennung
TECHNISCHE DATEN:
Verstärker
Dauerausgangsleistung
an 8 Ω 16 x 60 W (0,05 % Klirrfaktor, 1 kHz), 65 W (0,05 % Klirrfaktor, 1 kHz, zwei Kanäle angesteuert)
an 4 Ω 16 x 65 W (0,05 % Klirrfaktor, 1 kHz), 105 W (0,05 % Klirrfaktor, 1 kHz, zwei Kanäle angesteuert
an 8 Ω in Brückenschaltung: 8 x 140 W (0,05 % Klirrfaktor, 1 kHz), 240 W (0,05 % Klirrfaktor, 1 kHz, zwei Kanäle angesteuert)
Klirrfaktor (1 bis 50 W, 4 und 8 Ω): <0,05 % (bei 20 Hz – 3 kHz), <0,2 % (bei 3 – 20 kHz)
Clipping-Leistung (alle Kanäle angesteuert): 60 W (bei 1 kHz, 8 Ω, 1 % Klirrfaktor)
Clipping-Leistung (Brückenmodus, 8 Ω): 150 W (1 kHz, 1 % Klirrfaktor, alle Kanäle angesteuert), 250 W (1 kHz, 1 % Klirrfaktor, zwei Kanäle angesteuert)
Impulsleistung (alle Kanäle angesteuert): 65 W an 8 Ω, 125 W an 4 Ω
Impulsleistung (zwei Kanäle angesteuert): 70 W an 8 Ω, 125 W an 4 Ω
Impulsleistung (Brückenmodus, alle Kanäle angesteuert): 270 W an 8 Ω
Impulsleistung (Brückenmodus, zwei Kanäle angesteuert): 280 W an 8 Ω
Maximaler Ausgangsstrom: 15 A (1 Ω, 1 ms)
Dämpfungsfaktor: 110 (bei 8 Ω, 20 bis 1.000 Hz)
Eingangsempfindlichkeit: 760 mV (für 50 W an 8 Ω, Lautstärke auf Maximum)
Maximaler unverzerrter Eingangspegel: 2,9 V
Frequenzgang: 20 Hz – 20 kHz ±1 dB
Kanaltrennung: 60 dB (1 kHz), 55 dB (10 kHz)
Geräuschspannungsabstand, A-gewichtet: 80 dB (500 mV Eingangssignal, bei 1 W/8 Ω)
Eingangspegel für automatische Einschaltung (ein Kanal mit Signal): 3 ± 0,5 mVrms (bei 100 Hz bis 10 kHz)
Trigger Eingangspegel: 3 – 30 V DC
Standby-Stromverbrauch: <0,5 W
Gewicht und Abmessungen
Abmessungen* (B x H x T): 483 x 100 x 435 mm
Gewicht: 10,3 kg
*einschließlich Füßen, herausstehenden Bedienelementen und Anschlüssen
