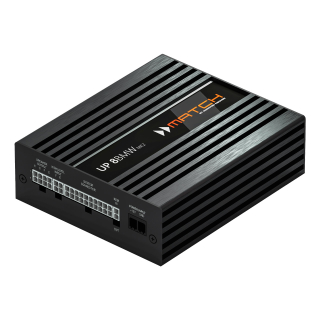

MATCH UP 8BMW MK2 8-Kanal Plug & Play Upgrade-Verstärker mit integriertem 9-Kanal DSP für BMW HiFi-Soundsysteme (für BMW E & F Modelle)
„M-Power“ für Dein BMW HiFi-Soundsystem
Die MATCH UP 8BMW MK2 ist das Plug-&-Play „M-Paket“ für BMW HiFi-Soundsysteme: Sie vereint einen leistungsstarken 8-Kanal Class GD Verstärker mit einem integrierten 9-Kanal DSP und liefert Power und Dynamik für ein beeindruckendes HiFi-Upgrade – bei gleichzeitig OEM-naher, sauberer Integration im Fahrzeug. Konzipiert für BMW E- & F-Modelle sowie G30 / G31 (vor Facelift) mit HiFi-Soundsystem (Option 676), erfolgt der Einbau am Original-Einbauplatz über das beiliegende Plug-&-Play Anschlusskabel und eine BMW-spezifische Montagelösung.
In der MK2-Generation wurde das Konzept gezielt weiterentwickelt und bringt mit USB-C Port sowie Extension Card 2.0 Slot wichtige Updates für eine zeitgemäße und erweiterbare Systemintegration mit. Als Herzstück eines skalierbaren BMW-Upgrade-Konzepts lässt sich die UP 8BMW MK2 ideal mit weiteren MATCH BMW Komponenten sowie HELIX COMPOSE Lautsprechern kombinieren.
Nahtlose Anbindung und starke Performance im kompakten Format
Für die Anbindung an bestehende Werksanlagen bietet die UP 8BMW MK2 sechs Highlevel-Eingänge zum Abgriff der OEM-Lautsprechersignale (inkl. ADEP.3 für den sicheren Betrieb an vielen Werksradios) sowie zusätzlich einen optischen Digitaleingang zur Integration digitaler Quellen.
Auf der Ausgangsseite stehen acht Verstärkerkanäle zur Verfügung, davon 6 x 65 Watt RMS @ 4 Ω sowie zwei Leistungskanäle für Subwoofer oder leistungsstarke Tieftöner mit bis zu 2 x 90 / 160 Watt RMS @ 4 / 2 Ω maximaler Ausgangsleistung – in Kombination mit 9 prozessierten DSP-Kanälen für präzise Signalbearbeitung und flexibles Soundtuning.
Damit kombiniert die UP 8BMW MK2 Performance und Konnektivität in einem kompakten, platzsparenden Design und gewinnt in der MK2-Generation zusätzlich an Erweiterbarkeit: Der neue Extension Card 2.0 Steckplatz kommt zum Einsatz, ein überarbeitetes Erweiterungssystem mit verschraubter Kunststoffabdeckung und serienübergreifender Kompatibilität. Damit lässt sich die Systemintegration bei Bedarf modular ausbauen, zum Beispiel um Bluetooth® HD oder zusätzliche analoge bzw. digitale Eingänge. Der USB-C Port sorgt zudem für einen zeitgemäßen Zugriff via DSP PC-Tool.
ACO – Advanced 32 Bit CoProcessor-Plattform
Die UP 8BMW MK2 ist natürlich mit der proprietären 32 Bit ACO-Plattform ausgestattet – diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern bietet vor allem ein ganzes Bündel an Audiofunktionen: Fantastische Soundeffekte wie Augmented Bass Processing oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Advanced Input Signal Analyzer (AISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
DSP PC-Tool 6 feat. TuneEQ – Leistungsstarke Features für ultimative Klangerlebnisse
Selbstverständlich ist die MATCH UP 8BMW MK2 über unser professionelles und zugleich außergewöhnlich intuitives DSP PC-Tool 6 konfigurierbar. Die bekannten, zahlreichen Einstellmöglichkeiten lassen keinerlei Wünsche offen und garantieren eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen. Und dank der neuen, proprietären TuneEQ 2.0 sowie der TuneToTarget-Funktion zur automatisierten Frequenzgangkorrektur, spart man beim Sound-Tuning auch noch eine Menge Zeit.
Virtual Channel Processing – so geht Signal-Routing heute
Eine optimale Adaption an bestehende Mehrkanal-Soundsysteme macht eine vernünftige Verwaltung und Konfiguration der vielen DSP-Kanäle im Verstärker unumgänglich. Speziell wenn die Front-, Heck-, und auch Centersysteme in verschiedene aktive Mehrwegesysteme aufgegliedert werden, stößt man mit herkömmlichen Routing-Konzepten bei der Umsetzung, als auch bei der Bedienbarkeit, schnell an Grenzen. Das mehrstufige "Virtual Channel Processing" ermöglicht es, in Verbindung mit der anerkannt benutzerfreundlichen DSP PC-Tool Software selbst hochkomplexe Anlagen-Konfigurationen einfach abzubilden und unsere proprietären FX-Soundfeatures frei zuzuordnen.
Features
- Hocheffizienter 8-Kanal Plug & Play Upgrade-Verstärker mit integriertem 9-Kanal 64 Bit DSP für deutlich mehr Power und Dynamik bei der Musikwiedergabe
- Speziell entwickelt für BMW E & F sowie G30 / G31 (vor Facelift) Modelle mit BMW HiFi-Soundsystem (Option 676 ohne RAM)
- Leichte und nahtlose Anbindung am Original-Einbauplatz mittels beiliegendem Plug & Play Anschlusskabel und BMW-spezifischer Montageplatte*
- Perfekt kombinierbar mit MATCH UPGRADE Komponenten für BMW-Fahrzeuge wie Subwoofer, 2-Wege System & Center-Lautsprecher sowie HELIX COMPOSE Lautsprechern
- ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
- Stabilized Output Power-Technologie (SOP Max) für dauerhaft stabile Ausgangsleistung – durchgängig volle Performance unabhängig von der Betriebsspannung
- Extension Card 2.0 Slot zur Integration zusätzlicher Schnittstellen wie Bluetooth® HD Audio, weiterer analoger Eingänge oder zukünftiger Signalquellen
- Optischer SPDIF-Eingang mit einer Abtastrate zwischen 12 und 96 kHz
- Mono Cinch-Ausgang für den Anschluss weiterer Verstärker, z.B. eines Subwoofer Verstärkers wie dem MATCH UP 1FX
- Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
- Start-Stopp-fähiges Netzteil bis hinab zu 6 Volt Versorgungsspannung
- Einfache Konfiguration über intuitive DSP PC-Tool 6 Software inkl. VCP (Virtual Channel Processing) und TuneEQ
*Montageblech nicht passend für 1er Modelle der E-Serie
Spezielle Features:
Class GD Technologie
Audiotec Fischers einzigartiges Class GD Konzept vereint die Vorteile der Class G-Technologie mit dem Prinzip eines Class D Verstärkers.Daraus resultiert ein ungewöhnlich hoher Wirkungsgrad, der herkömmliche Class D-Verstärker nochmals übertrifft. Die Vorteile spielt das Class GD-Konzept bei kleiner und mittlerer Aussteuerung aus, indem die interne Versorgungsspannung der Leistungsstufen in Abhängigkeit von der Amplitude des Eingangssignals stufenweise variiert. Damit wird die mittlere, vom Verstärker erzeugte Verlustleistung drastisch reduziert.
ACO – Advanced 32 Bit CoProcessor
Die ACO-Plattform (Advanced CoProcessor) übernimmt sämtliche Steuerungs- und Kommunikationsaufgaben innerhalb des DSP-Systems. Sie sorgt für extrem schnelle Systemstarts, blitzschnelle Umschaltung zwischen bis zu zehn Sound Setups sowie eine reibungslose, verzögerungsfreie Datenkommunikation mit der DSP PC-Tool Software.
Darüber hinaus bildet ACO die Grundlage für zahlreiche Zusatzfunktionen – darunter unsere SFX-Soundeffekte wie „Augmented Bass Processing“ und „RealCenter“, Funktionen wie Dynamic Loudness Control (DLC) und Remote Tone Control (RTC) sowie einem kanalgetrennten Input EQ mit integriertem Advanced Input Signal Analyzer (AISA) zur einfachen Analyse und Korrektur von Eingangssignalen, die bereits ab Werk ein Equalizing beinhalten. ACO steht somit für maximale Performance, Flexibilität und Zukunftssicherheit.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der ADEP.3-Schaltkreis (Generation 3) erfüllt die neuesten Anforderungen moderner OEM-Autoradios und sorgt für eine fehlerfreie Integration. Gesteuert über die ACO-Plattform ist das System zukunftssicher ausgelegt und kann flexibel auf zukünftige Änderungen in den Diagnosesystemen von Werksradios reagieren. So wird maximale Kompatibilität mit nahezu allen OE-Radios gewährleistet – ganz ohne unnötige Belastung der Lautsprecherausgänge bei hohen Pegeln.
Power Save Modus
Der Power Save Modus dient zur Reduzierung der Leistungsaufnahme des Verstärkers (und ggf. zusätzlich angeschlossener Verstärker), wenn über einen bestimmten Zeitraum kein Musiksignal erkannt wird.
Wird der Power Save Mode aktiv, schalten sich die internen Verstärkerstufen sowie der Remote-Ausgang automatisch ab. Liegt anschließend wieder ein Musiksignal an, kehrt das Gerät innerhalb von ca. 2 Sekunden in den Normalbetrieb zurück.
Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Start-Stopfähigkeit
Das Netzteil im MATCH UP 8BMW MK2 Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt.
DSP Features
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem AMI Tuning Kit) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung – und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
| Leistung RMS ≤ 1% THD+N |
|
| - @ 4 Ohm |
Kanal A - F: 65 Watt (min. 3 Ohm*)
Kanal G - H: 75 Watt (min. 3 Ohm*) |
| - @ 2 Ohm |
Kanal G - H: 125 Watt |
| - @ 1 Ohm |
- |
| - gebrückt an 4 Ohm |
- |
| - gebrückt an 2 Ohm |
- |
| Max. Leistung pro Kanal** |
Kanal A - F: bis zu 80 Watt RMS @ 4 Ohm
Kanal G - H: bis zu 90 Watt RMS @ 4 Ohm
Kanal G - H: bis zu 160 Watt RMS @ 2 Ohm |
| Verstärkertechnologie |
Class GD |
| Eingänge |
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF (12 - 96 kHz)
1 x Extension Card 2.0 |
| Eingangsempfindlichkeit |
2,8 - 11 Volt |
| Eingangsimpedanz Cinch |
- |
| Eingangsimpedanz Highlevel |
9 - 33 Ohm mit ADEP.3 |
| Ausgänge |
8 x Lautsprecherausgang
1 x Cinch
1 x Remote Out |
| Ausgangsspannung Cinch |
3 Volt RMS |
| Frequenzbereich |
15 Hz - 22.000 Hz |
| DSP Auflösung |
64 Bit |
| DSP Rechenleistung |
295 MHz (1,2 Mrd. MAC Operationen/Sekunde) |
| Abtastrate |
48 kHz |
| DSP Typ |
Audio Signalprozessor |
| Signalwandler |
A/D: BurrBrown
D/A: BurrBrown |
| Signal- / Rauschabstand Digitaleingang |
104 dB (A-bewertet) |
| Signal- / Rauschabstand Analogeingang |
100 dB (A-bewertet) |
| Klirrfaktor (THD @ 1 kHz, 1 W an 4 Ohm) |
< 0,015 % |
| Klirrfaktor (THD+N @ 1 kHz, 1 W an 4 Ohm) |
< 0,02 % |
| Klirrfaktor (THD @ 100 Hz, 1 W an 4 Ohm) |
- |
| Klirrfaktor (THD+N @ 100 Hz, 1 W an 4 Ohm) |
- |
| Betriebsspannung |
10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) |
| Leistungsaufnahme |
DC 12 V ⎓ 40 A max. |
| Leerlaufstromaufnahme |
380 mA |
| Max. Remote-Ausgangsstrom |
500 mA |
| Betriebstemperaturbereich |
-40° C bis +70° C |
| Sicherung |
1 x 25 A LP-Mini-Stecksicherung |
| Zusätzliche Features |
Class GD-Technologie mit dynamisch geregeltem Netzteil, 32 Bit CoProcessor, ADEP.3-Schaltkreis, Start-Stop-Fähigkeit, Smart Control Port, USB-C, Auto Remote-Schalter |
| Abmessungen (H x B x T) |
46 x 130 x 153 mm |
* Gleichstromwiderstand min. 3,0 Ohm
** In typischen Mehrkanal-Anwendungen
Kompatibilität
Kompatibel für BMW E & F sowie G30 / G31 (vor Facelift Modelle) mit BMW HiFi Soundsystem (Option 676), ausgeschlossen Modelle mit RAM-Modul (Fahrzeuge ab 09/2019). Montageblech nicht passend für 1er Modelle der E-Serie.
Bitte überprüfen Sie die Fahrzeugkompatibilität mit Hilfe unseres Sound Upgrade Finders.
Lieferumfang
1 x MATCH UPGRADE Verstärker UP 8BMW MK2
1 x BMW HiFi Plug & Play-Anschlusskabel
1 x BMW-spezifisches Montageblech & -material
1 x Power Input-Stecker
1 x USB-Kabel
1 x Bedienungsanleitung
