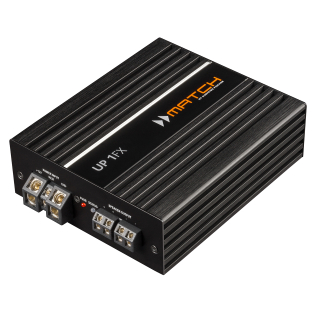

MATCH UP 1FX 1-Kanal Class D Subwoofer-Upgrade-Verstärker mit aktiver Frequenzweiche, 1 Ohm Stabilität und hoher Ausgangsleistung von bis zu 1000 Watt.
Power. Präzision. Kontrolle: MATCH UP 1FX
Überaus kompakt und kraftvoll, liefert dieser hocheffiziente High-Fidelity Class D Verstärker nicht nur außergewöhnliche Klangqualität, sondern beeindruckt auch mit einer Ausgangsleistung bis zu 1000 Watt. Die enorme Power treibt selbst leistungsstarke Subwoofer zur Höchstform und prädestiniert die UP 1FX gleichermaßen als perfekten Spielpartner für alle HELIX und MATCH Subwoofer-Chassis und Gehäusewoofer.
Perfekte Integration ohne Kompromisse
Einfach und Kompromisslos – Die MATCH UP 1FX bietet die ideale Lösung für die Aufrüstung werkseitiger Subwoofer-Verstärker dank der integrierten aktiven Frequenzweiche und dem hochbelastbaren Stereo-Hochpegeleingang mit ADEP.3, max. 32 V Eingangsspannung sowie Signalsummierung. Der Mono-Cinch Eingang und die DirectDSP-Funktion machen ihn zudem zur perfekten Ergänzung für unsere MATCH UPGRADE DSP-Verstärker. Das Start-Stopp-fähige Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V ermöglicht den Einsatz in modernen Elektrofahrzeugen.
Unverfälschter Soundgenuss
Ungeachtet der enormen Leistungsstärke ist die MATCH UP 1FX mehr als nur ein Subwoofer-Verstärker. Die besondere Konstruktion, ein exzellenter Signal-Rauschabstand und ein niedriger Klirrfaktor garantieren einen unverfälschten Klanggenuss. Dies macht sie zum idealen Verstärker für hochbelastbare Tiefmitteltöner in audiophilen Anlagen-Konfigurationen. Die innovative DirectDSP-Funktion ermöglicht die Umgehung der internen Frequenzweiche zur ungefilterten Weiterleitung des Eingangssignal an die Endstufe, was einen Sound liefert, der die Erwartungen anspruchsvoller Musikhörer übertrifft.
Kompakte Abmessungen für flexible Einbaumöglichkeiten
Entgegen seiner beeindruckenden Leistung präsentiert sich der 1-Kanal Subwoofer-Upgrade-Verstärker in denselben, sehr kompakten Abmessungen, wie unser UP 8DSP Verstärker. Dies ermöglicht einen platzsparenden Einbau – selbst in Fahrzeugen mit begrenztem Raumangebot.
Features
- High-Fidelity-Verstärker mit außergewöhnlicher Klangqualität und hoher Ausgangsleistung von bis zu 1000 Watt
- Fortschrittliches Class-D-Konzept für ein hervorragendes Leistungs-/Größenverhältnis
- Ideal zur Aufrüstung von werkseitigen Subwoofer-Verstärkern dank integrierter, aktiver Frequenzweiche und hochbelastbarem Stereo-Hochpegeleingang mit Signalsummierung, bis zu 32 V RMS Eingangsempfindlichkeit und ADEP.3-Schaltkreis
- Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V – ideal für moderne Elektrofahrzeuge
- DirectDSP-Funktion – Eingangssignal umgeht die integrierte, aktive Frequenzweiche und wird ungefiltert an die Endstufe gegeben
- Clipping-LED zur einfachen, schnellen Anpassung der Eingangsempfindlichkeit
- Extrem kompakte Abmessungen für platzsparenden Verbau
- Fernbedienung zur Lautstärkeregelung des Subwoofers optional erhältlich
- Die perfekte Erweiterung für MATCH UPGRADE Verstärker dank Mono-Cinch Eingang
Spezielle Features:
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im UP 1FX Verstärker stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass der Verstärker auch beim Motorstart voll funktionsfähig bleibt. Wenn die Bordspannung für länger als 5 Sekunden unter 10,5 Volt fällt, geht der Verstärker in den „Protect Mode“ (Status LED leuchtet dauerhaft rot), um eine weitere Entladung der Batterie zu verhindern.
Technische Daten
| Leistung RMS |
|
| - @ 4 Ohm |
1 x 350 Watt |
| - @ 2 Ohm |
1 x 600 Watt |
| - @ 1 Ohm |
1 x 900 Watt* |
| - gebrückt an 4 Ohm |
- |
| - gebrückt an 2 Ohm |
- |
| Max. Leistung |
Bis zu 1000 Watt RMS @ 1 Ohm |
| Verstärkertechnologie |
Class D |
| Eingänge |
1 x Cinch
2 x Hochpegel-Lautsprechereingang
1 x Remote In
1 x Fernbedienungseingang |
| Eingangsempfindlichkeit |
Cinch 0,5 - 3 Volt oder 1 - 6 Volt
Hochpegel 2,5 - 16 Volt oder 5 - 32 Volt |
| Eingangsimpedanz Cinch |
8,6 kOhm |
| Eingangsimpedanz Highlevel |
9 - 33 Ohm |
| Ausgänge |
1 x Lautsprecherausgang |
| Ausgangsspannung Cinch |
- |
| Signalwandler für den Digitaleingang |
- |
| Frequenzbereich |
10 Hz - 25.000 Hz |
| Bass Boost |
- |
| Hochpass |
- |
| Tiefpass |
50 Hz - 250 Hz regelbar (abschaltbar) |
| Bandpass |
- |
| Subsonic |
15 Hz (abschaltbar) |
| Phase |
- |
| Flankensteilheit Hoch- / Tiefpass |
12 dB |
| Flankensteilheit Subsonic / Tiefpass |
12 dB |
| Signal- / Rauschabstand Digitaleingang |
- |
| Signal- / Rauschabstand Analogeingang |
108 dB (A-bewertet) |
| Klirrfaktor (THD) |
0,002 % |
| Dämpfungsfaktor |
160 |
| Betriebsspannung |
10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) |
| Leerlaufstromaufnahme |
1050 mA |
| Sicherung |
2 x 30 A LP-Mini-Stecksicherung |
| Leistungsaufnahme |
DC 12 V ⎓ 80 A max. |
| Betriebstemperaturbereich |
-40 °C bis +70 °C |
| Zusätzliche Features |
Aktive, regelbare Frequenzweiche, Start-Stopfähigkeit, Highlevel-Eingang mit automatischer Einschaltung, ADEP.3, DirectDSP-Funktion
|
| Abmessungen (H x B x T) |
46 x 130 x 153 mm |
*Dauerhafte 1-Ohm-Leistung nur mit Musiksignal erreicht
Lieferumfang
1 x Verstärker MATCH UP 1FX
1 x Montagebleche & -material
1 x Bedienungsanleitung
