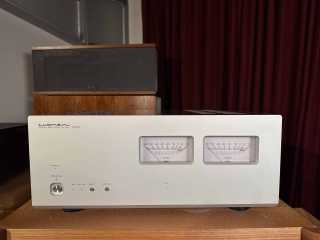

Ausstellungsstück aus unserem Showroom in technisch einwandfreien Zustand mit Originalverpackung vom autorisierten Fachhändler.
Die Endstufe ist optisch in einem sehr guten Zustand, abgesehen von einer Macke auf der Front, die auf den Fotos gut zu erkennen ist.
Auslaufmodel
UVP war 7990 €
Produktbeschreibung:
M-700u
Sehnsuchtstraum wird wahr Flaggschiff Stammbaum von exquisitem Klang
M-700u, ein Leistungsverstärker, ist ein neues Modell der Mittelklasse, das unsere leistungsstarke Ansteuerschaltung einschließlich der neuesten Version, ODNF 4.0-Schaltung, übernimmt, deren Verzerrungseigenschaften und S / N-Leistung erheblich verbessert wurden und mit der das Top-End-Modell M -900u wurde mit einer 4-parallelen Gegentaktstruktur mit 3-stufigem Darlington ausgestattet, um die Luxman-Entwicklungsphilosophie für Leistungsverstärker fortzusetzen, "die sowohl ein hohes Fahrverhalten als auch eine hohe Klangqualität bei hoher Dichte gewährleisten". Die Ausgangsleistung von 120 W / 8O bis zu 840 W / 1O nutzt das volle Potenzial der Lautsprechereigenschaften unter allen Lastbedingungen. Der M-700u ist ein Stereo-Leistungsverstärker der neuen Generation, der ausdrucksstarken Klang und hohe Leistung kombiniert, ohne die Musikdynamik zu verlieren.
Hochleistungs-4-Parallel-Modul, ODNF-Schaltung, Version 4.0
Eine leistungsstarke Ansteuerschaltung ist erforderlich, um die Tonsignale eines Regelverstärkers mit hoher Wiedergabetreue zu verstärken und die Leistung verschiedener Lautsprecher zu nutzen. Der M-700u hat bei einer Nennleistung von 120 W + 120 W (8O) und 210 W + 210 W (4O) sofort eine Leistung von bis zu 840 W + 840 W (1O) erreicht. Lautsprecher können unter allen Lastbedingungen mit ausreichender Leistung betrieben werden. Darüber hinaus ermöglicht der BLT-Modus dem Benutzer, das Gerät als Mono-Verstärker mit einer Nennleistung von 420 W (8 O) zu verwenden. Eine 4-parallele Gegentaktstruktur mit 3-stufigem Darlington wird in dieser Schaltung verwendet, um eine derart hohe Leistung zu erhalten. Die neueste Version, ODNF 4.0-Schaltung, die eine primäre Anstiegsgeschwindigkeit erreicht hat und die Startleistung anzeigt, indem nur Verzerrungskomponenten, eine extrem große Bandbreite und ein geringer Verzerrungsgrad zurückgespeist werden, wird für die Verstärkerschaltung übernommen, die von M-900u geerbt wird , unser Topmodell. Die präzise Wiedergabe eines kleinen Tonsignals hat den ausgeklügelten Klangausdruck und die Ausdrucksfähigkeit der Ruhe verbessert. Mit einer Leistung von bis zu 6 W, mit der der Schallbereich praktisch und ausreichend für den Betriebsbereich der Klasse A erfasst werden kann, hat es seine hohe Leistung in Einklang mit dem Schallausdruck hoher Dichte gebracht.
* ODNF ist eine Abkürzung für "Only Distortion Negative Feedback".
Hochleistungs-4-Parallel-Modul, ODNF-Schaltung, Version 4.0
Eine leistungsstarke Ansteuerschaltung ist erforderlich, um die Tonsignale eines Regelverstärkers mit hoher Wiedergabetreue zu verstärken und die Leistung verschiedener Lautsprecher zu nutzen. Der M-700u hat bei einer Nennleistung von 120 W + 120 W (8O) und 210 W + 210 W (4O) sofort eine Leistung von bis zu 840 W + 840 W (1O) erreicht. Lautsprecher können unter allen Lastbedingungen mit ausreichender Leistung betrieben werden. Darüber hinaus ermöglicht der BLT-Modus dem Benutzer, das Gerät als Mono-Verstärker mit einer Nennleistung von 420 W (8 O) zu verwenden. Eine 4-parallele Gegentaktstruktur mit 3-stufigem Darlington wird in dieser Schaltung verwendet, um eine derart hohe Leistung zu erhalten. Die neueste Version, ODNF 4.0-Schaltung, die eine primäre Anstiegsgeschwindigkeit erreicht hat und die Startleistung anzeigt, indem nur Verzerrungskomponenten, eine extrem große Bandbreite und ein geringer Verzerrungsgrad zurückgespeist werden, wird für die Verstärkerschaltung übernommen, die von M-900u geerbt wird , unser Topmodell. Die präzise Wiedergabe eines kleinen Tonsignals hat den ausgeklügelten Klangausdruck und die Ausdrucksfähigkeit der Ruhe verbessert. Mit einer Leistung von bis zu 6 W, mit der der Schallbereich praktisch und ausreichend für den Betriebsbereich der Klasse A erfasst werden kann, hat es seine hohe Leistung in Einklang mit dem Schallausdruck hoher Dichte gebracht.
* ODNF ist eine Abkürzung für "Only Distortion Negative Feedback".
Niederohmige Übertragung
Um die vom großen Ausgangsstromkreis erzeugte starke Antriebskraft verlustfrei zu übertragen, sind besonders dicke Drähte für Großstromsysteme und niederohmige Lautsprecherrelais mit hoher Kapazität vorgesehen, bei denen 4 Kontakte parallel geschaltet sind. Die Übertragung einer durch und durch niedrigen Impedanz wurde erreicht, und 350 des Dämpfungsfaktors wurden erreicht.
Blockkondensator mit großer Kapazität
Die Kombination aus einem Blockkondensator mit einer hohen Kapazität von 80.000 µF (10.000 µF x 8), dessen rechter und linker Kanal unabhängig voneinander sind, und einem Leistungstransformator sorgt für eine Stromversorgung mit hoher Trägheit, die sowohl Momentankraft als auch Stabilität bietet. Dieses Gerät unterstützt die Leistung des M-700u von unten und liefert eine erstaunliche Klangdynamik.
Beeline Bau
Die Beeline-Konstruktion wird übernommen, wodurch die interne Konfiguration des Leistungsverstärkers angemessen ist und der Verdrahtungsweg kürzer wird. Das traditionelle Verdrahtungsmuster des Substrats bei Verwendung von Kupferfolie von ca. Mit einer Dicke von 100 µm kann eine hochreine Signalübertragung erreicht werden.
Große Art von Nadelanzeige
Ein großflächiges Nadel-Messgerät bietet nicht nur eine hörbare, sondern auch eine physische Wahrnehmung für das lebendige Gefühl der Musik. Die Farbe der Glühbirne der LED-Beleuchtung ist das Ergebnis unserer Beständigkeit in Würde und Sichtbarkeit. Dieser Zähler kann geschaltet werden
Technische Daten:
Nennleistung
120W + 120W (8O) / bei Stereo
210 W + 210 W (4 O) / bei Stereo
420 W (8 O) / bei Mono
Momentan max. Leistung
840W + 840W (1O) / bei Stereo
1.680 W (2 O) / bei Mono
Eingangsempfindlichkeit
1.1V / 120W (8O)
GAIN 29.0dB
Eingangsimpedanz
Unsymmetrisch 51kO
Ausgeglichenes 34kO
Frequenzgang
20Hz bis 20kHz (+0, –0,1dB)
1 Hz bis 130 kHz (+0, –3,0 dB)
Gesamtverzerrungsrate der Harmonischen
0,009% oder weniger (1 kHz / 8 O)
0,1% oder weniger (20Hz bis 20kHz / 8O)
S / N-Verhältnis (IHF-A)
115 dB
Verstärkerschaltung
ODNF 4.0
Ausgangskonfiguration
Bipolarer 4-paralleler Gegentakt
Leistungstransformator
EI Typ 550VA
Dämpfungsfaktor
350
Leistungsaufnahme
370W
110W (unter keinem Signal)
0,4 W (im Standby)
Außenmaße
440 (B) x 190 (H) x 427 (T) mm
vorderseitiger Knopf von 2mm und Rückseite Anschluss von 38 mm in der Tiefe enthalten
Nettogewicht
27,5 kg
Zubehör
Spezielles Fernbedienungskabel
Stromkabel
Lautsprecheranschluss Unterstützte Y-Kabelschuh-Anschlussabmessungen
Breite von Teil a: 14 mm oder weniger
Breite von Teil b: 7 mm oder mehr
* Die Verbindung kann möglicherweise nicht hergestellt werden abhängig von der Form der Y-Anschlussklemme.
