Die Discovery-Serie - V5 Gemini
Die V5 Gemini ist die vollständig aktualisierte Version unserer kompakten, vielfach ausgezeichneten EVO3 Polaris mit nur zwei Steckdosen und einer Nennleistung von 10 A. Die V5 Gemini ist ein kostengünstiges Upgrade, welches für alle kleineren Audio- oder Audio-Video-Systeme oder als Mittel zur Erweiterung von Ausgängen anderer IsoTek-Produkte mithilfe des System Link-Ausgangs entwickelt wurde. Hierdurch wird eine vollständig sternförmige Erdung erzielt.
Features
- Passend für alle Audio- oder Audio-Video- und Netzwerk-Systeme
- Verringert Funkeinstreuungen (RFI) um 35 dB
- Ein zentrales Filternetzwerk eliminiert Gleichtakt- und Gegentaktstörungen
- Voneinander unabhängige Ausgänge verhindern Gegentakt-Übersprechen
- 45.000 A unverzögerter Kurzschlussschutz
- Sternförmige Masseverdrahtung
- Innenverkabelung aus mehrsträngigem versilberten 6N OFC-Kupfer mit FEP-Dielektrikum
- Verwendung mit Standard-IEC C13-Netzkabel
- SYSTEM LINK Ausgang zur Erweiterung der vorhandenen 6 Ausgänge unter Einhaltung einer sternförmigen Masseverdrahtung
- Erhältlich mit UK, EU, US, AU & CH Anschlüssen

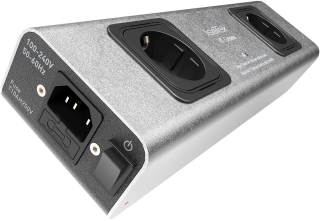

Die V5 Gemini ist eine kompakte Stromreinigungs- und Verteilerleiste mit einer Länge von nur 270 mm, einer Breite von 80 mm und einer Höhe von 50 mm. Sie verfügt über zwei separat geschaltete Ausgänge, die beide direkt mit der Leiterplatte verbunden sind. Die meisten Leistungsfilter dieser Art verfügen über miteinander verbundene, in Reihe geschaltete Ausgänge – was nicht sonderlich klug ist, da sich die von der angeschlossenen Elektronik erzeugten Gegentaktstörungen dann von der einer Ausgangsbuchse zur anderen überlagern. Die elektrische Architektur und Konstruktion des Gemini ist solchen Filtern deutlich überlegen.
Die V5 Gemini verfügt über eine einzigartige Delta-Filter-Topologie, diese liefern fast 20 dB Stromoptimierung bei 1 kHz (Referenz 600 Ohm), dies verbessert sich dann auf fast 42 dB bei 10 kHz, zehnmal höher als der empfohlene Standard. Die führenden Experten sind sich einig, dass bei 10 kHz Hochfrequenzstörungen (RFI) beginnen, die Leistung zu beeinflussen. Dies hängt auch mit der Fähigkeit des Verstärkers zusammen, Netzteilstörungen zu unterdrücken. Diese Elektrotechnik gewährleistet eine erstklassige Filterleistung sowohl für Gleichtakt- (RFI) als auch Gegentakt-Störungen. Die Leiterbahnen haben zudem die doppelte Standard-Kupferschicht und sind versilbert.
Dieser einzigartige Schaltkreis liefert sauberen Strom an seine beiden Ausgänge – jeder davon ist unabhängig voneinander isoliert, um eine Kreuzkontamination durch Gegentakt-Störungen zu verhindern. Dies wird mit der von Isotek entwickelten KERP©-Technologie (Kirchhoff’s Equal Resistance Path) kombiniert, um einen gleichen Widerstand und eine gleichmäßige Leistungsabgabe an allen Ausgänge zu gewährleisten. Die interne Verkabelung entspricht dem höchsten Standard, ein einzigartiges 2 mm² Design mit reinen 6n sauerstofffreien Kupferleitersträngen, die jeweils versilbert sind und einen geringen Widerstand und eine hohe Stromstärke bieten. Ein Dielektrikum aus fluoriertem Ethylenpropylen (FEP) in Luft- und Raumfahrtqualität mit sehr niedrigem dielektrischem Widerstand wird zum Schutz der Leiter verwendet und bietet ein ideales Dielektrikum für den Leiterkontakt des interne Stromversorgungssystems.
Darüber hinaus wird in der neuen V5-Version der Schutz vor Überspannung auf 45.000 A erhöht, was nicht nur den Stromkreis schützt, sondern auch Ihre wertvollen angeschlossenen Geräte über IsoTeks einzigartiges sequentielles Schutzsystem.
Die V5 Gemini enthält auch einen System Link-Anschluss, dieser ermöglicht eine Erweiterung der vorhandenen 2 Ausgänge unter Einhaltung der sternförmigen Masseverdrahtung bei Verwendung nur einer Wandsteckdose für das gesamte System.
Ein Wandhalterungssystem ist ebenfalls enthalten, welches eine einfache Montage des Produkts hinter Ihrem Komponenten Rack ermöglicht, falls gewünscht.
Die interne Verkabelung der IsoTek-Produkte ist auf die IsoTek-Netzkabel abgestimmt. Durch die Beibehaltung von Gemeinsamkeiten in der Konstruktion und in den Materialeigenschaften ist eine optimale Leitfähigkeit gewährleistet.
- ANZAHL DER AUSGÄNGE 2
- LIEFERBARE AUSGÄNGE UK, EU, US, AU & CH
- SYSTEM LINK 1
- NETZANSCHLUSS 10A IEC C14
- BETRIEBSSPANNUNG 100-240V / 50-60Hz
- MAXIMALER STROM 10A HRC
- MAX. LEISTUNGSAUFNAHME 2.300W (@230V) / 1.150W (@115V)
- ÜBERSPANNUNGSSCHUTZ 45.000A
- ABMESSUNGEN (B x H x T) 80 x 50 x 270mm
- Gewicht 0.7Kg
