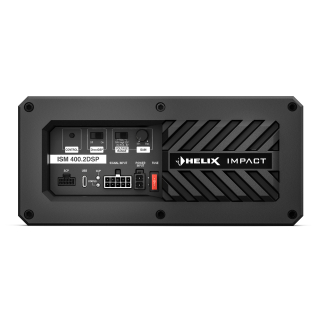

HELIX ISM 400.2DSP 2-Kanal Subwoofer-Verstärkermodul mit 1-Kanal DSP für hochwertige Subwoofer Erweiterungen in modernen Fahrzeugen, Schwarz | Neu
ISM 400.2DSP – 2-Kanal Subwoofer-Verstärkermodul mit integriertem DSP
Das ISM 400.2DSP ist ein leistungsstarkes 2-Kanal Subwoofer-Verstärkermodul mit integriertem 1-Kanal DSP und damit die kompakte High-Performance-Innovation für moderne Subwoofer Erweiterungen. Es vereint kraftvolle Verstärkung, präzise digitale Signalverarbeitung und ein platzsparendes Modulkonzept zu einer aktiven Subwooferlösung, die sich sauber ins Fahrzeug integrieren lässt und einen kontrollierten, druckvollen Bass ermöglicht. Dank EV-Ready Architektur ist es dabei auch für aktuelle Hybrid- und Elektrofahrzeuge ausgelegt.
Das intelligente Modul für gezielte Subwoofer-Upgrades
Der Fokus des ISM 400.2DSP liegt auf der gezielten Subwoofer-Nachrüstung in Fahrzeugen mit werkseitigen Soundsystemen – also immer dann, wenn ein zusätzlicher Subwoofer sauber und zuverlässig integriert werden soll, ohne das bestehende System komplett umzubauen. Besonders attraktiv ist das Modul überall dort, wo Bauraum und Installationsaufwand begrenzt sind, aber dennoch eine hochwertige, präzise Bass-Erweiterung realisiert werden soll. Das ISM löst diese Aufgabe, indem es Verstärkung, DSP und intelligente Integration gezielt für diesen Einsatzzweck bündelt: Zum einen stehen mit bis zu 460 W RMS Maximalleistung an 2 x 2 Ω hohe Leistungsreserven zur Verfügung. Der hochbelastbare Stereo-Highlevel-Eingang (bis 32 V RMS) erlaubt die sichere Signalübernahme bei Soundsystemen mit OEM-Verstärkern, ADEP.3 ermöglicht eine fehlerfreie Integration an moderne Werks-Radios. Die integrierte Einschaltautomatik über das Musiksignal sorgt zudem für ein zuverlässiges Ein- und Ausschalten – unabhängig davon, welche Technologie im Werksverstärker eingesetzt wird. Mit dem DSP wird die Grundlage geschaffen, den Subwoofer kontrolliert zu integrieren – abgestimmt auf Einbauposition, Fahrzeugakustik und gewünschte Basscharakteristik. Zusätzlich bietet die DirectDSP-Funktion eine weitere praxisgerechte Option: Das Eingangssignal kann bei Bedarf ohne DSP-Verarbeitung direkt an die Endstufe weitergegeben werden – ideal, wenn bereits ein externer DSP im System arbeitet und das ISM als leistungsstarke Subwoofer-Verstärkung genutzt werden soll. Dank seines kompakten Modulkonzepts ist das ISM zudem eine hervorragende Basis für individuell gefertigte, aktive Subwoofer-Lösungen.
Kraft, Effizienz und präzises Soundtuning
Für leistungshungrige Subwoofer-Anwendungen liefert das ISM 400.2DSP reichlich Power in einem kompakten Modulformat: 2 x 130 Watt RMS an 4 Ω, 2 x 200 Watt RMS an 2 Ω sowie eine Maximalleistung von bis zu 460 Watt RMS an 2 x 2 Ω – ideal als kräftige Basis für ambitionierte Bass-Upgrades. Für die hohe Effizienz und die extrem kompakten Abmessungen nutzt das ISM 400.2DSP Audiotec Fischers Class HD Konzept. Dieses kombiniert die Vorteile der Class-H-Technologie mit dem Prinzip eines Class-D-Verstärkers. Dabei wird die interne Versorgungsspannung der Leistungsstufen stufenlos in Abhängigkeit von der Signalamplitude geregelt, was die mittlere Verlustleistung insbesondere bei kleiner und mittlerer Aussteuerung drastisch reduziert. Das Ergebnis ist ein unübertroffener Wirkungsgrad, geringe Wärmeentwicklung und damit ein besonders platzsparendes Subwoofer-Modulformat. Für die Signalverarbeitung kommt ein extrem leistungsfähiger 64 Bit Fixed-Point Audio DSP in Verbindung mit hochwertigen AD-/DA-Wandlern zum Einsatz – die Grundlage für saubere Signalführung und präzise Bass-Integration. Über das DSP PC-Tool 6 steht dabei die gesamte Bandbreite moderner DSP-Werkzeuge und Tuning-Optionen zur Verfügung, um den Subwoofer optimal auf Fahrzeug, Einbauposition und persönliche Klangvorlieben abzustimmen.
DeepImpact – Dynamische „Bass-Restauration“
Mit dem ISM 400.2DSP kommt erstmals der DeepImpact DSP-Algorithmus zur dynamischen Bass-Wiederherstellung zum Einsatz. Bei Signalen aus werkseitigen Soundsystemen kompensiert DeepImpact Bassverluste durch angewandte Hochpassfilter und rekonstruiert fehlende Tieffrequenzanteile. Bei Fullrange-Signalen reagiert DeepImpact dynamisch auf das Ausgangsmaterial: Fehlt dem Track Kraft im unteren Frequenzbereich, hebt der Algorithmus den Bass gezielt an und sorgt so für ein satteres, druckvolleres Klangbild.
Effizient integriert dank IMPACT Gehäusesubwoofer-Kompatibilität
Das ISM 400.2DSP ermöglicht durch den einfachen Austausch des Anschlussterminals, einen „ISM ready“ passiven 2 x 2 Ω Gehäusesubwoofer in eine aktive Lösung umzurüsten. Für einen effizienten Einstieg ins Soundtuning stehen im DSP PC-Tool 6 zudem passende Presets für IMPACT Gehäusesubwoofer bereit.
EV Ready für moderne Fahrzeugplattformen
Für maximale Kompatibilität und Alltagstauglichkeit ist das ISM „EV Ready“ und damit problemlos in Hybrid- und Elektrofahrzeugen nutzbar. Das start-stopp-fähige Netzteil mit erweitertem Eingangsspannungsbereich bis 18 V gewährleistet eine stabile Funktion in modernen Fahrzeugarchitekturen mit unterschiedlichen Antriebskonzepten – vor allem bei Fahrzeugen, bei denen der maximale Stromverbrauch häufig begrenzt ist. Dank sehr hohem Wirkungsgrad bleiben Wärmeentwicklung und Bauraumbedarf gering, was flexible Einbaukonzepte zusätzlich unterstützt.
ACO – Advanced 32 Bit CoProcessor Plattform
Rasante Rechenpower nicht nur im Signalpfad – die besonders leistungsstarke 32 Bit ACO-Plattform übernimmt alle Steuerungsaufgaben und sorgt für das entscheidende Geschwindigkeitsplus speziell bei der Datenkommunikation mit unserer DSP PC-Tool Software, aber auch bei der blitzschnellen Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – Fantastische Soundeffekte wie Augmented Bass Processing, dynamisches Processing wie die Dynamic Loudness Control (DLC) oder die Remote Tone Control (RTC) sind ebenso implementiert wie der neue Advanced Input Signal Analyzer (AISA) zur einfachen Analyse und Kompensation der Eingangssignale von werkseitigen Soundsystemen, die bereits Soundeinstellungen beinhalten.
Features
- 2-Kanal Subwoofer-Verstärker Modul mit 1-Kanal DSP für hochwertige Subwoofer Erweiterungen in modernen Fahrzeugen für eindrucksvollen und kontrollierten Bass:
- Ideal zur gezielten Subwoofer-Nachrüstung werkseitiger Soundsysteme dank integriertem DSP und hochbelastbarem Stereo-Highlevel-Eingang mit bis zu 32 V RMS Eingangsempfindlichkeit
- Direkte Umrüstung passiver 2 x 2 Ω IMPACT Gehäusesubwoofer durch einfachen Austausch des Subwoofer-Anschlussterminals
- Perfekt als Basis für individuell gefertigte aktive Subwoofer-Lösungen
- Bis zu 460 W RMS Maximalleistung an 2 x 2 Ω zum Antrieb kraftvoller Subwoofer
- Start-Stopp-fähiges Netzteil mit erweitertem Eingangsspannungsbereich bis zu 18 V – ideal für moderne Elektrofahrzeuge
- Sehr kompakte Abmessungen und geringe Wärmeentwicklung dank sehr hohem Wirkungsgrad
- Extrem leistungsfähiger 64 Bit „Fixed Point“ Audio DSP und hochwertige AD-/DA-Wandler für saubere Signalverarbeitung und maximale Bass-Performance
- Highlevel-Eingang mit ADEP.3 für eine störungsfreie Integration in OEM-Soundsysteme
- Zusätzliche Einschaltautomatik über Musiksignal für maximale Kompatibilität mit werkseitigen Soundsystemen
- ACO – Advanced 32 Bit CoProcessor-Plattform für System- und DSP-Features:
- Kompakter, zukunftssicherer SCP (Smart Control Port) für den Anschluss von Fernbedienungen und weiterem Zubehör
- DirectDSP-Funktion – das Eingangssignal wird ohne DSP-Verarbeitung ungefiltert an die Endstufe gegeben
- Maximale Kontrolle mit DSP PC-Tool 6 – professionelle Software zur optimalen Konfiguration und präzisen Klangabstimmung im Fahrzeug inkl. Presets für IMPACT Gehäusesubwoofer
Spezielle Features
ACO – Advanced 32 Bit CoProcessor
Die ACO-Plattform (Advanced CoProcessor) übernimmt sämtliche Steuerungs- und Kommunikationsaufgaben innerhalb des DSP-Systems. Sie sorgt für extrem schnelle Systemstarts, blitzschnelle Umschaltung zwischen bis zu zehn Sound Setups sowie eine reibungslose, verzögerungsfreie Datenkommunikation mit der DSP PC-Tool Software.
Darüber hinaus bildet ACO die Grundlage für zahlreiche Zusatzfunktionen – darunter unseren SFX-Soundeffekt „Augmented Bass Processing“, Funktionen wie Dynamic Loudness Control (DLC) und Remote Tone Control (RTC) sowie einem kanalgetrennten Input EQ mit integriertem Advanced Input Signal Analyzer (AISA) zur einfachen Analyse und Korrektur von Eingangssignalen, die bereits ab Werk ein Equalizing beinhalten. ACO steht somit für maximale Performance, Flexibilität und Zukunftssicherheit.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Verstärkers Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der ADEP.3-Schaltkreis (Generation 3) erfüllt die neuesten Anforderungen moderner OEM-Autoradios und sorgt für eine fehlerfreie Integration. Gesteuert über die ACO-Plattform ist das System zukunftssicher ausgelegt und kann flexibel auf zukünftige Änderungen in den Diagnosesystemen von Werksradios reagieren. So wird maximale Kompatibilität mit nahezu allen OE-Radios gewährleistet – ganz ohne unnötige Belastung der Lautsprecherausgänge bei hohen Pegeln.
Power Save Modus
Der Power Save Modus dient zur Reduzierung der Leistungsaufnahme des Verstärkermoduls, wenn über einen bestimmten Zeitraum kein Musiksignal erkannt wird. Wird der Power Save Mode aktiv, schalten sich die internen Verstärkerstufen automatisch ab. Liegt anschließend wieder ein Musiksignal an, kehrt das Gerät innerhalb von ca. 2 Sekunden in den Normalbetrieb zurück.
Über die DSP PC-Tool Software kann die Abschaltverzögerung variiert bzw. komplett deaktiviert werden.
Start-Stopfähigkeit
Das Netzteil im HELIX IMPACT ISM400.2DSP stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher. Damit ist gewährleistet, dass das Verstärkermodul auch beim Motorstart voll funktionsfähig bleibt.
DSP Features
TuneEQ
TuneEQ ist eine extrem flexible und besonders einfach zu bedienende Funktion zur automatisierten Frequenzgangkorrektur. Eine einzige Messung pro jeweiligem Audiokanal bzw. Kanalpaar mit einem geeigneten Messmikrofon (wie z.B. unserem AMI Tuning Kit) reicht aus, damit TuneEQ die Equalizer selbständig und präzise an die gewünschte Referenzkurve anpassen kann. TuneEQ nutzt dabei den gesamten Funktionsumfang des parametrischen Equalizers, einschließlich der Mittenfrequenz, des Q-Faktors und der Verstärkung. Und weil die dafür erforderlichen, hochkomplexen Rechenoperationen im Hintergrund ablaufen, spart man beim Sound-Tuning mit TuneEQ auch noch eine Menge Zeit.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
Technische Daten
| Leistung RMS ≤ 1% THD+N @ 50 Hz |
|
| - @ 4 Ohm |
2 x 130 Watt |
| - @ 2 Ohm |
2 x 200 Watt |
| - @ 1 Ohm |
- |
| - gebrückt an 4 Ohm |
- |
| - gebrückt an 2 Ohm |
- |
| Max. Leistung (≤ 10% THD+N) |
Bis zu 460 Watt RMS @ 2 x 2 Ohm |
| Verstärkertechnologie |
Class HD |
| Eingänge |
2 x Cinch
2 x Hochpegel-Lautsprechereingang |
| Eingangsempfindlichkeit |
Cinch: 0,4 - 4 Volt bzw. 0,8 - 8 Volt
Hochpegel: 1,6 - 16 Volt bzw. 3,2 - 32 Volt |
| Eingangsimpedanz |
Cinch: 47 kOhm
Hochpegel: 9 - 33 Ohm |
| Ausgänge |
2 x Lautsprecherausgang
1 x AISA-Signalausgang |
| Ausgangsspannung Cinch |
- |
| Frequenzbereich |
10 Hz - 20.000 Hz |
| DSP Auflösung |
64 Bit |
| DSP Rechenleistung |
1 x 295 MHz (1,2 Mrd. MAC Operationen/Sekunde) |
| Abtastrate |
48 kHz |
| DSP Typ |
1 x Audio Signalprozessor |
| Signalwandler |
A/D: BurrBrown 32 Bit
D/A: AKM 32 Bit |
| Signal- / Rauschabstand (A-bewertet) |
102 dB @Maximalleistung |
| Klirrfaktor (THD @ 50 Hz, 1 W an 4 Ohm) |
< 0,005 % |
| Klirrfaktor (THD+N @ 50 Hz, 1 W an 4 Ohm) |
< 0,015 % |
| Dämpfungsfaktor |
85 |
| Betriebsspannung |
10,5 - 18 Volt (max. 5 Sek. bis hinab zu 6 Volt) |
| Leistungsaufnahme |
DC 12 V ⎓ 45 A max. |
| Leerlaufstromaufnahme |
260 mA |
| Max. Remote-Ausgangsstrom |
- |
| Betriebstemperaturbereich |
-40 °C bis +70 °C |
| Sicherung |
1 x 40 A LP-Mini-Stecksicherung |
| Zusätzliche Features |
Start-Stopfähigkeit, Clipping LED, DirectDSP-Schalter, Smart Control Port, 32 Bit CoProcessor, Masseschalter, Highlevel-Eingang mit automatischer Einschaltung |
| Abmessungen (H x B x T) |
54 x 231 x 105 mm |
Kompatibilität
-
IMPACT 2 x 2 Ω Gehäusesubwoofer:
- IK ES10.1-DVC2 MK2
- IK E8.1-DVC2 MK2
- Basis für individuell gefertigte aktive Subwoofer-Lösungen
Lieferumfang
1 x Subwoofer Verstärkermodul HELIX IMPACT ISM 400.2DSP
3 x Anschlusskabel
1 x USB Kabel
1 x Sicherung
1 x Befestigungsmaterial
1 x Bedienungsanleitung
Anleitung: hier klicken!
