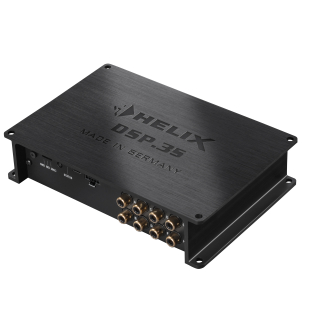

HELIX DSP.3S | Digitaler High-Res 8-Kanal Signalprozessor mit 96 kHz / 24 Bit Signalweg | Neu
DSP-Standard neu definiert
Der HELIX DSP.3S ist unsere neue Definition des Standards für digitale Signalprozessoren.
Kontinuierlich weiterentwickelt, präsentiert dieser 8-Kanal DSP zahlreiche Detailverbesserungen. Neben dem obligatorischen optischen Digitaleingang ermöglicht nun ein zusätzlicher koaxialer Digitaleingang beste Voraussetzungen für den Anschluss von HighResolution-Signalquellen mit bis zu 192 kHz Samplingfrequenz.
Fortschrittlichste Technik für das ultimative High-Res Klangerlebnis
Der 64 Bit Audio DSP der neuesten Sigma350-Generation und eine durchgängige, native Signalverarbeitung mit 96 kHz Abtastrate sowie die AD- und DA-Signalwandler von BurrBrown sorgen für beeindruckende Klangqualität. Damit ist der DSP.3S perfekt zur Verarbeitung von High-Res Audiosignalen mit einer Audiobandbreite bis über 40 kHz gerüstet.
ACO – Advanced 32 Bit CoProcessor-Plattform
Selbstredend ist der DSP.3S mit der proprietären 32 Bit ACO-Plattform ausgestattet. Diese übernimmt nicht nur ultraschnell alle Steuerungsaufgaben, sondern auch die blitzschnelle Umschaltung zwischen den bis zu zehn möglichen Sound Setups. Doch ACO bietet noch viel mehr – fantastische Soundeffekte wie Augmented Bass Processing, StageXpander oder RealCenter sind ebenso implementiert wie ein kanalgetrennter Input EQ samt Input Signal Analyzer (ISA) zur einfachen Analyse und Kompensation der Eingangssignale von OE-Radios, die bereits ab Werk ein Sound-Setup beinhalten.
Praxisgerechte Ausstattung für optimale Konnektivität
Die durchdachte Ausstattung des DSP.3S bietet alles für einen einfachen Anschluss an Werksradios oder mehrkanalige Werks-Soundsysteme. Neben dem intelligenten Highlevel-Eingang mit ADEP.3-Schaltkreis gehören ein optischer und nun auch ein koaxialer Digitaleingang, ein Auto Remote-Schalter sowie der HEC-Slot für Systemerweiterungen wie Bluetooth® HD Audio Streaming etc. ebenso zur Basisausstattung.
Doch damit nicht genug – Im Zuge der Überarbeitung hielt auch der neue Smart Control Port (SCP) Einzug in den DSP.3S. Dieser erlaubt den multifunktionalen Anschluss von Zubehörprodukten und übernimmt nun sogar deren komplette Stromversorgung. Die solide Bauweise sowie die Einrastfunktion garantieren eine stabile Verbindung, beugen Kabel- & Steckerschäden vor und erleichtern so platzsparende Einbaukonzepte.
Konzentration auf das Wesentliche
HELIX-typisch, klar und sehr kompakt – in puncto Design bietet der DSP.3S ideale Voraussetzungen für eine schnelle und einfache Integration.
DSP PC-Tool – Feintuning für höchste Ansprüche
Ohne Frage ist der HELIX DSP.3S gewohnt einfach über unsere professionelle und zugleich sehr anwenderfreundliche DSP PC-Tool Software konfigurierbar. Die zahlreichen Einstellmöglichkeiten lassen dabei keinerlei Wünsche offen und garantieren so eine äußerst präzise Klanganpassung selbst bei komplexen Systemkonfigurationen.
Features
- Extrem leistungsfähiger „Fixed Point“ Audio DSP mit 64 Bit Auflösung und 1,2 Mrd. MAC Operationen pro Sekunde
- High Resolution Audiobandbreite bis über 40 kHz für unübertroffene Klangqualität
- AD- und DA-Signalwandler von BurrBrown
- Advanced CoProcessor (ACO) für erweiterten Funktionsumfang
- Input Signal Analyzer (ISA) und InputEQ
- DSP Soundeffekte (SFX) wie das „Augmented Bass Processing“ zur dynamischen Optimierung der Tieftonwiedergabe des Subwoofers, der „StageXpander“ zur Verbreiterung der Stereoperspektive, die „RealCenter“-Funktion, welche für Fahrer und Beifahrer eine gleichermaßen perfekt fokussierte Bühnenabbildung ermöglicht und vieles mehr
- 10 interne Speicherplätze für Sound Setups
- Intelligenter Highlevel-Eingang mit ADEP.3-Schaltkreis und automatischer Einschaltung
- Optischer (max. 96 kHz) und koaxialer (max. 192 kHz) Digitaleingang im SPDIF-Format
- Kompakter, zukunftssicherer Smart Control Port (SCP)
- HELIX Extension Card Steckplatz (HEC Slot) für Systemerweiterungen wie Bluetooth® Audio Streaming, High Resolution Audio Streaming via USB etc.
- Frei definierbares Signalrouting mit separaten Matrizen für Line, SPDIF und HEC/AUX
- Optimale Signalführung und Stromversorgung für eine ausgezeichnete Klangqualität
- „Ground Lift“-Schalter zur Vermeidung von Masseschleifen
- Kompakte Abmessungen für eine problemlose Integration
- Einfachste Konfiguration über die intuitive DSP PC-Tool V4 Software
Spezielle Features:
96 kHz Abtastrate
Der HELIX DSP.3S bietet eine Signalverarbeitung mit einer doppelten Abtastrate von 96 kHz. Dadurch ist die Audiobandbreite nicht wie üblich auf 22 kHz begrenzt, sondern erlaubt einen ausgedehnten Frequenzgang bis über 40 kHz. Die höhere Abtastrate stellt aber deutlich höhere Anforderungen an den DSP selbst, denn die Anzahl der möglichen Rechenoperationen wird bei einer Verdoppelung der Abtastrate auf die Hälfte reduziert. Erst der Einsatz der allerneuesten Chipgeneration ermöglicht es, trotz gesteigertem Funktionsumfang die Abtastrate auf 96 kHz anzuheben.
ACO – Advanced 32 Bit CoProcessor
Der HELIX DSP.3S verwendet für alle internen wie auch externen Steuerungs- und Kommunikationsaufgaben einen besonders leistungsstarken 32 Bit CoProcessor der neuesten Generation. Im Gegensatz zum bisher verwendeten 8 Bit Prozessor ergeben sich daraus deutliche Geschwindigkeitsvorteile nicht nur bei der Umschaltung zwischen verschiedenen Sound Setups sondern vor allem auch in der Datenkommunikation mit unserer DSP PC-Tool Software. Ein weiterer wesentlicher Vorteil ist der integrierte, native Bootloader des CoProcessors. Dieser ermöglicht Software-Upgrades aller Komponenten des DSPs, um beispielsweise den Mikrocontroller-gesteuerten ADEP.3-Schaltkreis auch zukünftig auf Änderungen bei Diagnosesystemen von Werksradios anpassen zu können oder das Gerät um weitere Schnittstellen zu erweitern. Darüber hinaus bietet der ACO dank des neuen Flashspeichers Platz für 10 Sound Setups anstelle der üblichen zwei.
Intelligenter Highlevel-Eingang ADEP.3
Moderne, ab Werk verbaute Autoradios werden bezüglich der Diagnose der angeschlossenen Lautsprecher immer intelligenter. Speziell die neueste Generation ist mit zusätzlichen Überwachungsfunktionen ausgestattet, sodass bei Anschluss eines zusätzlichen Signalprozessors Fehlermeldungen oder gar Fehlfunktionen auftreten können. Der neue ADEP.3-Schaltkreis (Advanced Diagnostics Error Protection Generation 3) verhindert diese Probleme ohne die Lautsprecherausgänge des Radios bei hohen Pegeln unnötig zu belasten.
Start-Stopfähigkeit
Das Netzteil im HELIX DSP.3S stellt die interne Spannungsversorgung auch bei kurzfristigen Einbrüchen bis hinab zu 6 Volt sicher.
Damit ist gewährleistet, dass der HELIX DSP.3S auch beim Motorstart voll funktionsfähig bleibt.
Power Save Modus
Der Power Save Modus ist in den Grundeinstellungen der DSP PC-Tool Software aktiviert. Er erlaubt, die Leistungsaufnahme der an den Signalprozessor angeschlossenen Verstärker drastisch zu reduzieren, wenn für länger als 60 Sek. kein Eingangssignal anliegt. Es ist zu berücksichtigen, dass heutzutage viele Fahrzeuge mit „CAN“ oder ähnlichen internen Bussystemen ausgestattet sind, die das Radio für den Anwender „unsichtbar“ noch bis zu 45 Min. eingeschaltet lassen, selbst wenn man zwischenzeitlich das Fahrzeug verlässt und abgeschlossen hat. Sobald der „Power Save Mode“ aktiv ist, wird der Remote-Ausgang und damit die angeschlossenen Verstärker abgeschaltet. Der HELIX DSP.3S reaktiviert den Remote-Ausgang innerhalb einer Sekunde, sobald wieder ein Musiksignal an einem seiner Eingänge anliegt. Es ist zudem möglich, über die DSP PC‑Tool Software die Abschaltverzögerung zu variieren bzw. den „Power Save Mode“ komplett zu deaktivieren.
Automatic Digital Signal Detection
Der HELIX DSP.3S erlaubt eine signalgesteuerte Umschaltung zwischen den analogen und den Digitaleingängen. Sobald ein Audiosignal am Optical Input oder Coax Input detektiert wird, schaltet der Signalprozessor auf diesen Eingang um. In der DSP PC-Tool Software kann diese Funktion aktiviert oder alternativ eine manuelle Steuerung über eine optional erhältliche Fernbedienung gewählt werden.
Hinweis: Die Bluetooth® Wortmarke und die Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Nutzung dieser Marken durch die Audiotec Fischer GmbH geschieht unter Lizenz. Andere Handelsmarken und Handelsnamen gehören den jeweiligen Inhabern.
DSP Features
RealCenter
Die „RealCenter“-Funktion ist ein proprietärer Algorithmus von Audiotec Fischer, der die monauralen Informationen des linken und rechten Frontkanals hervorhebt, um ein einzigartiges Centersignal zu erzeugen. Im Gegensatz zu üblichen Verfahren, bei dem lediglich die Kanäle aufsummiert werden, kommt hier zusätzlich eine dynamische Steuerung des Centersignals durch den stereophonen Informationsgehalt des linken und rechten Kanals hinzu. Das bedeutet, dass der Centerkanal kein Signal wiedergibt, wenn ausschließlich der linke oder nur der rechte Kanal ein Audiosignal liefert. Bei üblichen Algorithmen wäre in diesem Fall der Centerkanal lediglich um 6 dB leiser. Audiotec Fischers „RealCenter“ ermöglicht somit eine einmalige, breitgefächerte Bühnenabbildung - und das für Fahrer und Beifahrer gleichermaßen optimal! Die Nachteile eines herkömmlichen Centerkanals, wie beispielsweise eine aufdringliche, enge räumliche Klangdarstellung gehören somit endlich der Vergangenheit an.
Augmented Bass Processing
Audiotec Fischers proprietäres „Augmented Bass Processing“, bestehend aus den zwei revolutionären Sound-Features: „Dynamic Bass Enhancement“ und „SubXpander“. Diese sind speziell dafür entwickelt worden, die Basswiedergabe von Subwoofern dramatisch zu verbessern.
„Dynamic Bass Enhancement“ kombiniert in genialer Weise maximales Tiefbassfundament und hohen Maximalschalldruck – unabhängig von der gehörten Musikrichtung oder den Klangeinstellungen im Radio. In Abhängigkeit vom Eingangssignal verstärkt „Dynamic Bass Enhancement“ einerseits den unteren Frequenzbereich und variiert andererseits die Grenzfrequenz des Subsonic-Filters. Das Resultat ist eine wesentlich kraftvollere, tiefere Basswiedergabe bei kleinen und mittleren Lautstärken ohne Gefahr zu laufen, den Subwoofer bei hohen Lautstärken mechanisch oder elektrisch zu überlasten. Es ist schlicht faszinierend, welche Bass-Performance plötzlich möglich ist.
Wer den Tieftonbereich noch etwas tiefer und „schwärzer“ haben möchte, kann zusätzlich den „SubXpander“ aktivieren. Hier werden zu den Grundtönen im Frequenzbereich zwischen 50 und 100 Hz zusätzlich subharmonische Töne hinzu gemischt.
StageXpander
Je nach Anordnung der Lautsprecher im Fahrzeug lässt sich auf den vorderen Sitzplätzen eine mehr oder weniger breite Stereobühne realisieren. Ist zusätzlich ein Center-Lautsprecher verbaut, so begrenzt dieser die räumliche Abbildung der Musik mitunter zusätzlich. Hier schlägt die Stunde von Audiotec Fischers neuem „StageXpander“ – ein Soundfeature, welches die akustischen Grenzen aufzuheben scheint und somit eine deutlich breitere Stereobasis ermöglicht, ohne dabei die Präzision bei der Lokalisierung von Stimmen oder Instrumenten negativ zu beeinflussen. Der Effekt lässt sich dabei in vier Stufen an den persönlichen Geschmack anpassen.
ClarityXpander
Mehr Transparenz und Substanz in der Hochtonwiedergabe gefällig? Dafür bietet Audiotec Fischer mit dem „ClarityXpander“ nun genau das richtige Werkzeug.
Richtig dosiert (und deshalb in drei Stufen wählbar) verleiht es den Obertönen zusätzliche Strahlkraft – besonders sinnvoll, wenn die Original-Lautsprecher den nötigen Glanz im Hochtonbereich vermissen lassen. Dabei gibt es den Extra-Hochtonkick nicht nur für die beiden Frontkanäle, sondern auch separat einstellbar für den Centerkanal. Und weil gerade beim letztgenannten ein Quäntchen zu viel in Verbindung mit obertonreichem Musikmaterial das Gehör ermüdet, kann hier sogar eine automatische, dynamische Steuerung des zusätzlichen Obertonanteils aktiviert werden.
Technische Daten
| Eingänge |
6 x Cinch
6 x Hochpegel-Lautsprechereingang
1 x Optisch SPDIF-Format (12 - 96 kHz)
1 x Koaxial SPDIF-Format (12-192 kHz)
1 x Remote In |
| Eingangsempfindlichkeit |
Cinch 2 - 4 Volt
Hochpegel 5 - 11 Volt |
| Ausgänge |
8 x Cinch
1 x Remote Out |
| Ausgangsspannung |
6 Volt |
| Frequenzbereich |
10 Hz - 44.000 Hz |
| DSP Auflösung |
64 Bit |
| DSP Rechenleistung |
295 MHz (1,2 Mrd. MAC Operationen/Sekunde) |
| Abtastrate |
96 kHz |
| DSP Typ |
Audio Signalprozessor |
| Signalwandler |
A/D: BurrBrown
D/A: BurrBrown |
| Signal- / Rauschabstand Digitaleingang |
112 dB (A-bewertet) |
| Signal- / Rauschabstand Analogeingang |
107 dB (A-bewertet) |
| Klirrfaktor (THD+N) Digitaleingang |
< 0,0008 % |
| Klirrfaktor (THD+N) Analogeingang |
< 0,002 % |
| Intermodulationsverzerrungen Digitaleingang |
< 0,003 % |
| Intermodulationsverzerrungen Analogeingang |
< 0,005 % |
| Übersprechen |
> 90 dB |
| Betriebsspannung |
9,6 - 17 Volt (max. 5 Sek. bis hinab zu 6 Volt) |
| Leistungsaufnahme |
DC 12 V ⎓ 3 A max. |
| Stromaufnahme |
< 450 mA |
| Max. Remote-Ausgangsstrom |
500 mA |
| Zusätzliche Features |
HEC Slot, Masseschalter, Smart Control Port,
32 Bit CoProcessor, ADEP.3-Schaltkreis, Auto Remote-Schalter |
| Abmessungen (H x B x T) |
40 x 177 x 120 mm |
Lieferumfang
1 x Signalprozessor DSP.3S
1 x Control Input-to-SCP Adapter
1 x USB Kabel
1 x Befestigungsmaterial
1 x Bedienungsanleitung
