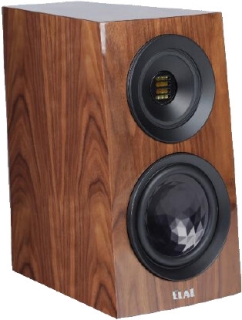

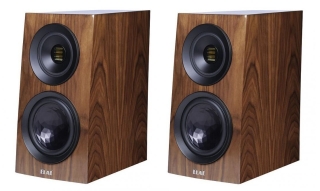

Concentro S 503 Regallautsprecher
Kein Zweifel: die S 503 ist in jeder Hinsicht eine echte Concentro. Designmerkmale und technische Details, die den Erfolg der S 507 und S 509 begründet haben, wurden in kompakte Abmessungen portiert. Die allseitig fliehende Schallwand, die trapezförmige Grundform und die Neigung des Gehäuses fügen sich auffallend organisch zusammen und erzeugen ein starkes visuelles Moment.
Die lange Liste an patentgeschützten Features und das überarbeitete Magnetsystem des Tieftöners sorgen für eine überragende Akustik. Absolut souverän in der Performance, skalierbar in der raumakustischen Wirkung: schließt man die Augen, verliert sich der Gedanke an einen Kompaktlautsprecher … man hört einfach nur Musik.
AS Technologie bei Tieftonchassis
Die Tiefton-Chassis werden in einer von ELAC entwickelten Aluminium-Sandwich-Bauweise gefertigt. In einem besonderen Klebeverfahren wird hierzu eine 0,3 mm starke Aluminiumschicht mit einem Zellstoff-Konus zu einer Sandwich-Membrane verbunden. Im Zusammenspiel mit der LLD-Technolgie, die für einen linearen Antrieb der Membran im nahezu gesamten Wirkungsbereich sorgt, ergeben sich eine hervorragende Präzision in der Wiedergabe bis in die tiefsten Frequenzen, gepaart mit unfassbaren Reserven in der Dynamik.
AS-XR Technologie bei Tief-Mittel- und Mitteltonchassis
Die auffällige Oberflächenstruktur der Tief-Mittel- und Mitteltonmembranen ist mehr, als ein schlichtes Designmerkmal. Die kristallförmige Struktur der Aluminium-Kalotte ist die Weiterentwicklung der Aluminium-Sandwich-Technologie und ermöglicht bei gleichbleibender Steifigkeit der Membran eine Reduzierung der Materialstärke auf 0,125 mm. Durch die Reduzierung der bewegten Masse und einer gleichzeitig veränderten Verklebung von Zellstoffkonus und Aluminiummembran, bei der auch der Schwingspulenträger direkt mit der Aluminiummembran verbunden wird, ergibt sich ein zu hohen Frequenzen hin erweiterter, nutzbarer Frequenzbereich, eine gesteigerte Präzision und ein verbessertes Partialschwingungs- und Großsignalverhalten.
JET 5 Hochtöner
Der ELAC JET-Hochtöner ist einer der legendärsten Hochtöner in der Hi-Fi-Branche und hat mit seiner außergewöhnlich transparenten und mühelosen Klangwiedergabe weltweite Berühmtheit erlangt. Der JET-Hochtöner ist die Perfektionierung des berühmten “Air Motion Transformers” des Lautsprecherpioniers Dr. Oskar Heil. Sein Prinzip: Eine mäanderförmig gefaltete Folienmembran wird durch ein starkes Magnetsystem angetrieben. Das Resultat sind ein hoher Wirkungsgrad und außergewöhnliche Dynamik und ein linearerer Frequenzgang bis 50 kHz. Kernstück des JET-Hochtöners ist die gefaltete Folienmembran. Mit einer Faltenbreite von nur 0,84 mm verlangt die Herstellung des JET vor allem Präzision. Bei den Arbeitsschritten des Faltens und der Montage der Membran, die besonders viel Feingefühl erfordern, ist Handarbeit unerlässlich. Um die Wiederholgenauigkeit zu verbessern und gleichbleibende Qualität auch bei größerer Menge zu gewährleisten, haben wir uns für die Teilautomatisierung der Fertigung entschieden. Die absolut verlässliche Präzision des Roboters beim Verkleben und Handling ist damit die ideale Ergänzung der unersetzlichen Handarbeit.
Sicherer Stand
Die Bodenplatte der Concentro wird aus einem Stück Aluminium hergestellt. Mittels einer CNC-Fräse werden alle Konturen aus dem Material ausgearbeitet, anschließend wird die dann noch 24 kg schwere Bodenplatte glasperlengestrahlt und eloxiert. Die großzügig dimensionierten Spikes gewährleisten eine perfekte Stabilität und ideale Kopplung mit jedem Fußbodenbelag.
- Höhe: 400mm
- Breite: 225 mm
- Tiefe: 372mm
- Gewicht: 13,4 kg
- Bauart: 3-Wege, Bassreflex
- Tieftöner: 1 x 180 mm Ø, AS-XR Konus
- Mitteltöner: 1 x 50 | 130 mm Ø, AS-XR AL Konus
- Hochtöner: JET 5c
- Übergangsfrequenz: 400 | 2600 Hz
- Nenn-/Musikbelastbarkeit: 120 W | 200 W
- Minimalimpedanz: 4,8 Ω bei 120 Hz
- Impulsbelastbarkeit: 400 W
- Empfindlichkeit: 87 dB / 2,83 V/m
- Geeignete Verstärker von … bis: 4 – 8 Ω
- Nennimpedanz: 4 Ω
- Empfohlende Verstärkerleistung: 60 – 500 W/Kanal
- Zubehör: Bi-Wiring-Brückenset, 3 DCR (Directivity Control Ring)
